了解二向色镜：交互式演示 2025

什么是二向色镜？

二向色镜是一种专用光学滤光片，可根据光的波长选择性地透射或反射光线。与均匀反射所有可见光的传统镜子不同，二向色镜可以设计成具有波长相关的特性，这使得它们成为现代光学和光子学中不可或缺的工具。

“二向色”一词源于希腊语“di”（二）和“chroma”（颜色），字面意思是“两种颜色”。这指的是镜子能够将白光分成两个不同的光谱成分——一个透射，另一个反射。

二向色镜的类型

二向色镜主要有两种类型：

长通二向色镜

• 功能：传输比截止波长更长的波长
• 行为：反射较短波长，透射较长波长
• 示例：550nm 长通镜透射红光、橙光和黄光（>550nm），同时反射蓝光、青光和紫光（<550nm）
• 应用：常用于荧光显微镜，分离激发光和发射光

短波通二向色镜

• 功能：传输比截止波长更短的波长
• 行为：反射较长的波长，透射较短的波长
• 示例：550nm 短通镜透射紫色、蓝色和青色光（<550nm），同时反射黄色、橙色和红色光（>550nm）
• 应用：用于需要隔离较短波长的激光系统和光学仪器

主要特点

截止波长

截止波长（长通滤光片也称为截止波长）是指反射镜从主要反射光转变为主要透射光（或反之）的特定波长。通常将其定义为透射率达到 50% 时的波长。

传输效率

高质量的二向色镜在通带中可以实现 95% 或更高的透射效率，在阻带中也可以实现同样高的反射效率。

角度依赖

二向色镜的性能取决于入射角。大多数二向色镜的设计都针对特定角度，通常为 0°（法向入射）或 45°（如我们的可视化图所示）。

光谱带宽

反射区和透射区之间的过渡的锐度是一个关键参数，高质量的镜子可以实现非常陡峭的过渡。

在科学技术中的应用

荧光显微镜

二向色镜是荧光显微镜中必不可少的组件，它可以将激发光与较弱的荧光发射分离。这使得研究人员能够观察带有荧光标记的特定细胞成分。

激光系统

在激光应用中，二向色镜有助于组合多个激光波长或分离激光的不同谐波。它们对于光纤通信中的波分复用至关重要。

投影系统

现代投影仪使用二向色镜将白光分离为红、绿、蓝三色成分，然后分别进行调制，再重新组合以创建全彩图像。

LED照明

LED 系统中的二向色镜通过将特定波长重新定向到最需要的地方，有助于优化颜色混合并提高效率。

天文仪器

望远镜和光谱仪使用二向色镜分离不同波长的光进行分析，使天文学家能够研究天体的组成和特性。

医疗器械

在医疗应用中，二向色镜用于手术激光器、诊断设备和光疗设备，这些设备需要精确的波长控制。

魔术背后的物理学

二向色镜的运行依赖于几个基本的光学原理：

薄膜干涉

当光穿过多个薄层时，每个界面的反射可能会发生相长干涉或相消干涉。相长干涉的条件是：

其中 n 是折射率，d 是层厚度，θ 是折射角，m 是整数，λ 是波长。

多层设计

现代二向色镜采用复杂的多层设计，层数多达数十层甚至数百层。每层厚度通常为设计波长的四分之一波长，并通过计算机建模进行优化，以达到所需的光谱响应。

涂层材料

常见材料包括：

• 二氧化硅（SiO₂）——低折射率
• 二氧化钛（TiO₂）——高折射率
• 五氧化二钽（Ta₂O₅）——高折射率
• 氟化镁（MgF₂）——低折射率

优点和局限性

优势

• 精确的波长控制
• 高效率（低损耗）
• 耐用且稳定
• 可针对特定应用进行设计
• 无活动部件

限制

• 角度相关性能
• 制造成本可能很高
• 某些设计中的带宽有限
• 对温度变化敏感
• 某些配置中的极化效应

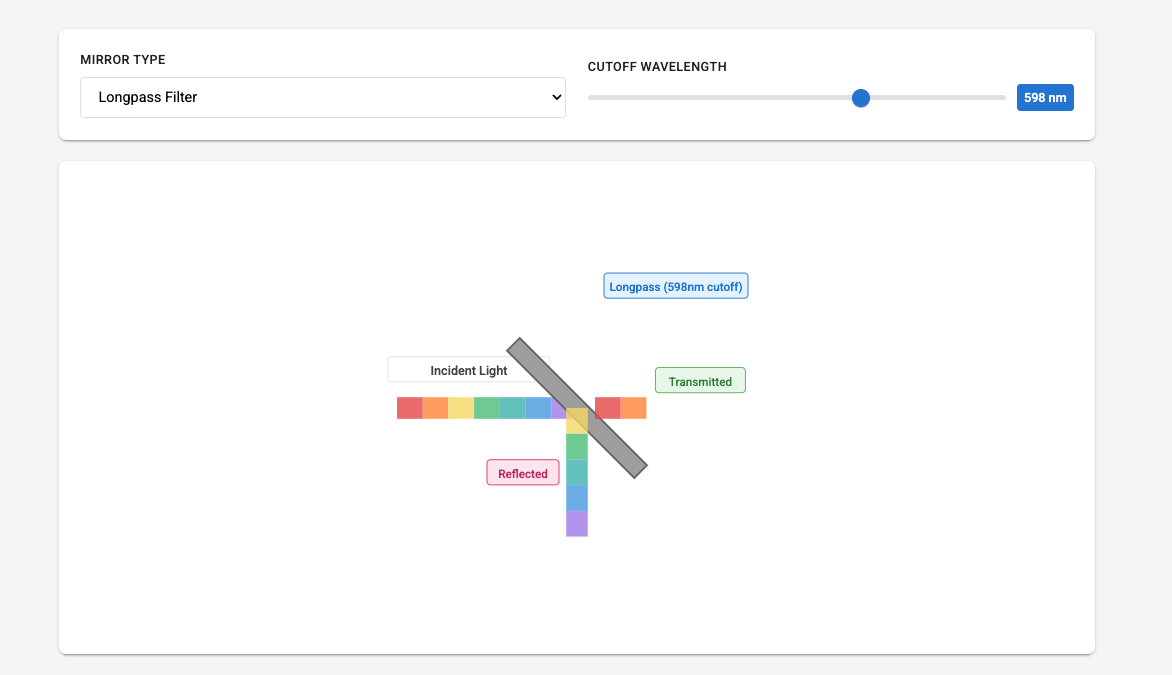

理解可视化

结论

二向色镜代表了光学物理学的一项尖端应用，能够精确控制光的波长依赖性行为。从推动突破性的科学研究，到为投影仪和LED灯等日常科技产品提供动力，这些卓越的器件在提升我们的技术能力方面持续发挥着至关重要的作用。

了解二向色镜的工作原理（通过薄膜干涉、多层涂层和波长选择性反射的相互作用），可以深入了解如何利用物理学以非凡的精度操纵光。

无论您是学习光学的学生、使用荧光显微镜的研究人员，还是仅仅对我们周围的技术感到好奇，二向色镜都能让您一窥复杂的现代光子学世界。
