收藏: 355nm(Nd:YAG 三​​次谐波)带通滤光片

355nm 光是一种特定的紫外线 (UV) 波长,具有高能量、窄光谱带宽和精确的光学特性,能够选择性地传输此精确波长的光,同时阻挡相邻的光谱区域。

  • 应用 1 :在荧光显微镜中,通过阻挡背景噪声和不需要的波长来从样品中分离和检测微弱的 355nm 激发荧光信号,从而提高细胞或分子成像的清晰度。
  • 应用 2 :在半导体制造中,用于紫外光刻工艺中的精确波长控制,通过滤除可能影响成像精度的无关光,确保在微芯片制造过程中将图案准确地转移到光刻胶层上。

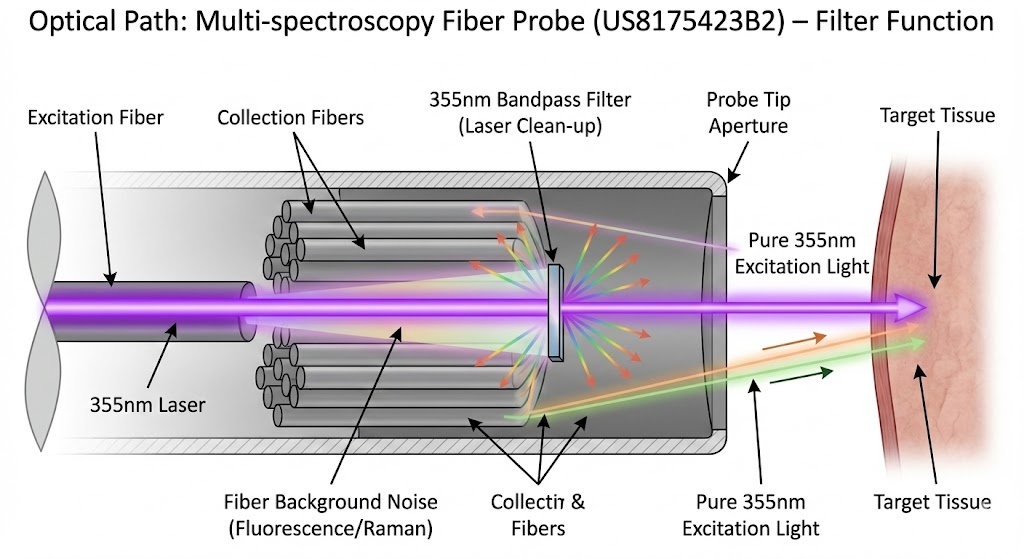

  • 应用 3 :在分析光谱中,通过消除复杂样品中其他光谱成分的干扰,实现对在 355nm 处吸收或发射的物质(例如特定有机化合物或荧光标记)的高灵敏度检测和量化。

355nm波长滤光片在不同场景下的配置与选择

本技术指南概述了 355nm 紫外线 (UV) 应用的滤波器配置策略和选择原理,重点关注从实际使用案例中得出的关键性能参数。

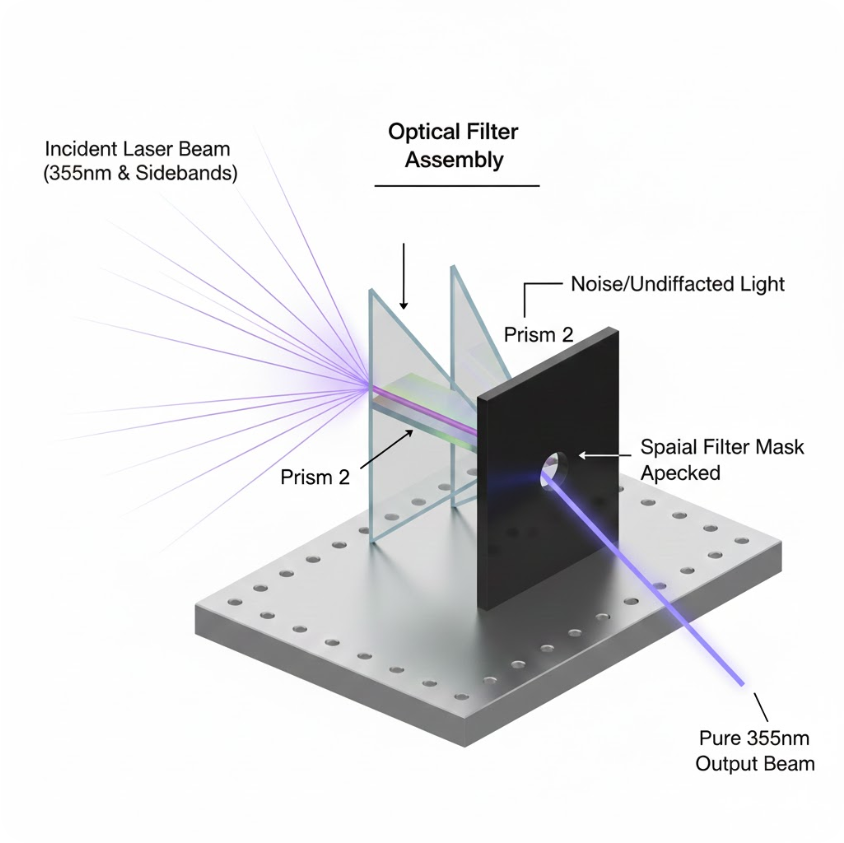

1. 精密激光微加工的滤波器配置

在使用 355nm 紫外激光进行半导体晶圆切割和玻璃微钻孔时,滤光片必须解决两个核心挑战:

  1. 谐波隔离:Nd:YAG激光器产生1064nm基波,经倍频后产生532nm和355nm。需要滤光片消除残余谐波,防止加工不准确。
  2. 光元件保护:355nm激光的能量密度较高(例如,8W功率下脉冲能量高达mJ级),要求滤光片能够承受长期照射而不损坏。

典型配置参数

  • 带通滤波器
  • 中心波长:355nm
  • 半峰全宽(FWHM):≤5nm
  • 通带透过率:>85%
  • 阻带光密度(OD):>5(覆盖1064nm和532nm)
  • 材料选择
  • 基材:熔融石英,离子束溅射(IBS)多层镀膜
  • 损伤阈值:>0.5J/cm²(10ns脉冲宽度),明显高于传统蒸发镀膜的0.1J/cm²
  • 设计考虑
  • 相位匹配反射优化,最大限度地减少紫外线波段薄膜吸收的热效应
  • 抗反射涂层可将表面反射率降低至 <0.2%,从而抑制杂散光

选择理由

  • 窄带宽设计:抑制光谱展宽(例如,受激布里渊散射引起的±2nm波动),以将聚焦光斑尺寸保持在5μm以内。
  • 高损伤阈值要求:在半导体晶圆切割中,激光能量密度通常达到 10–20J/cm²。采用稀土共掺杂氟化钙 (Y³⁺/La³⁺) 的滤光片可实现高达 29.8J/cm² 的损伤阈值。
  • 紫外线透明度:基底材料必须在 200–400nm 范围内表现出 >90% 的透射率,以避免因基底吸收而造成能量损失。

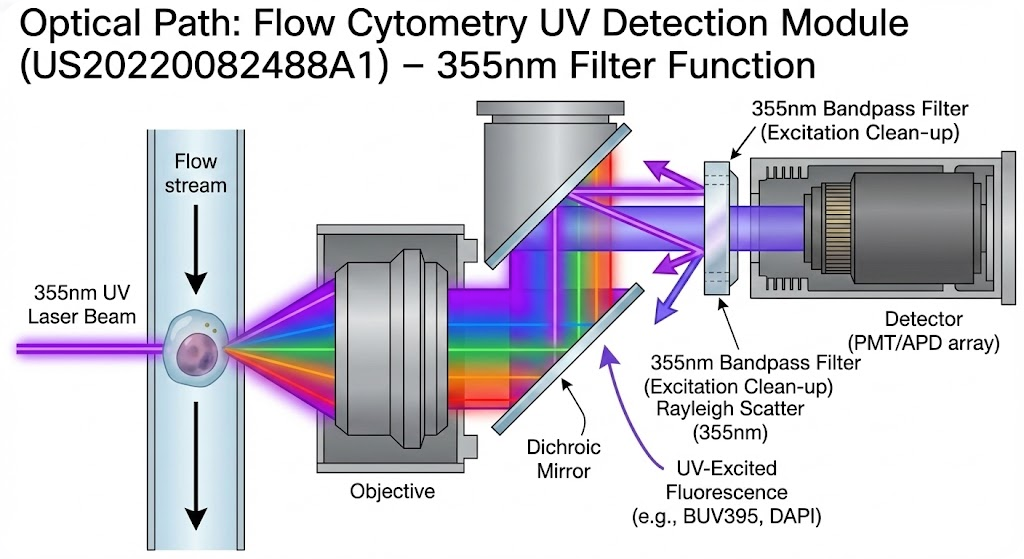

2. 荧光显微镜成像的滤光片配置

在细胞荧光标记(例如,DAPI染色的细胞核)中,355nm滤光片必须实现:

  1. 激发光净化:将 355nm 主波长与杂散光(例如 405nm 激发泄漏)分离。
  2. 信噪分离:阻挡发射端的激发光,同时有效传输荧光信号(例如,495nm发射)。

典型配置参数

  • 激发滤光片
  • 带通:355±5nm,FWHM 10–20nm
  • 通带透过率:>90%,阻带OD:>6(400–700nm覆盖范围)
  • 发射过滤器
  • 长通:450nm,过渡带宽度<20nm
  • 通带透过率:>85% (450–700nm),阻带OD:>5 (300–420nm)
  • 二向色镜
  • 45°入射:反射 355nm,反射率 >95%,透射 450–700nm,透射率 >90%
  • 通过 IBS 涂层技术实现陡峭截止(斜率 >50%/nm)

选择理由

  • 宽激发带宽:适应荧光染料的光谱展宽(例如,DAPI 激发峰在 358nm,FWHM 20nm),确保激发效率 >90%。
  • 深阻带设计:发射滤光片要求 355nm 处的 OD >6(透射率 <0.0001%),以消除检测器信号中的激发光干扰。
  • 抗反射涂层:紫外线抗反射膜可将表面反射率降低至 <0.1%,从而最大限度地减少多次光学反射造成的重影伪影。

3. 跨应用的通用选择原则

  1. 光谱匹配优先级
  • 根据光源光谱稳定性(例如,±1nm 激光波长漂移)和探测器响应范围(例如,对 350–1100nm 敏感的硅探测器)调整中心波长和带宽。
  1. 环境适应性
  • 工业应用需要耐油、耐紫外线老化的硬涂层;生物医学应用需要非荧光背景材料。
  1. 系统级优化
  • 激光加工:将滤光片的色散特性与扩束镜和聚焦透镜相匹配。
  • 荧光成像:考虑滤光片组中的累积 OD 效应(总 OD ≥ 各个 OD 的总和)。

通过遵循这些配置指南,滤光片可以有效地管理 355nm 应用中的光谱选择、能量调节和噪声抑制,满足从微米级材料处理到单分子荧光检测的严格要求。
