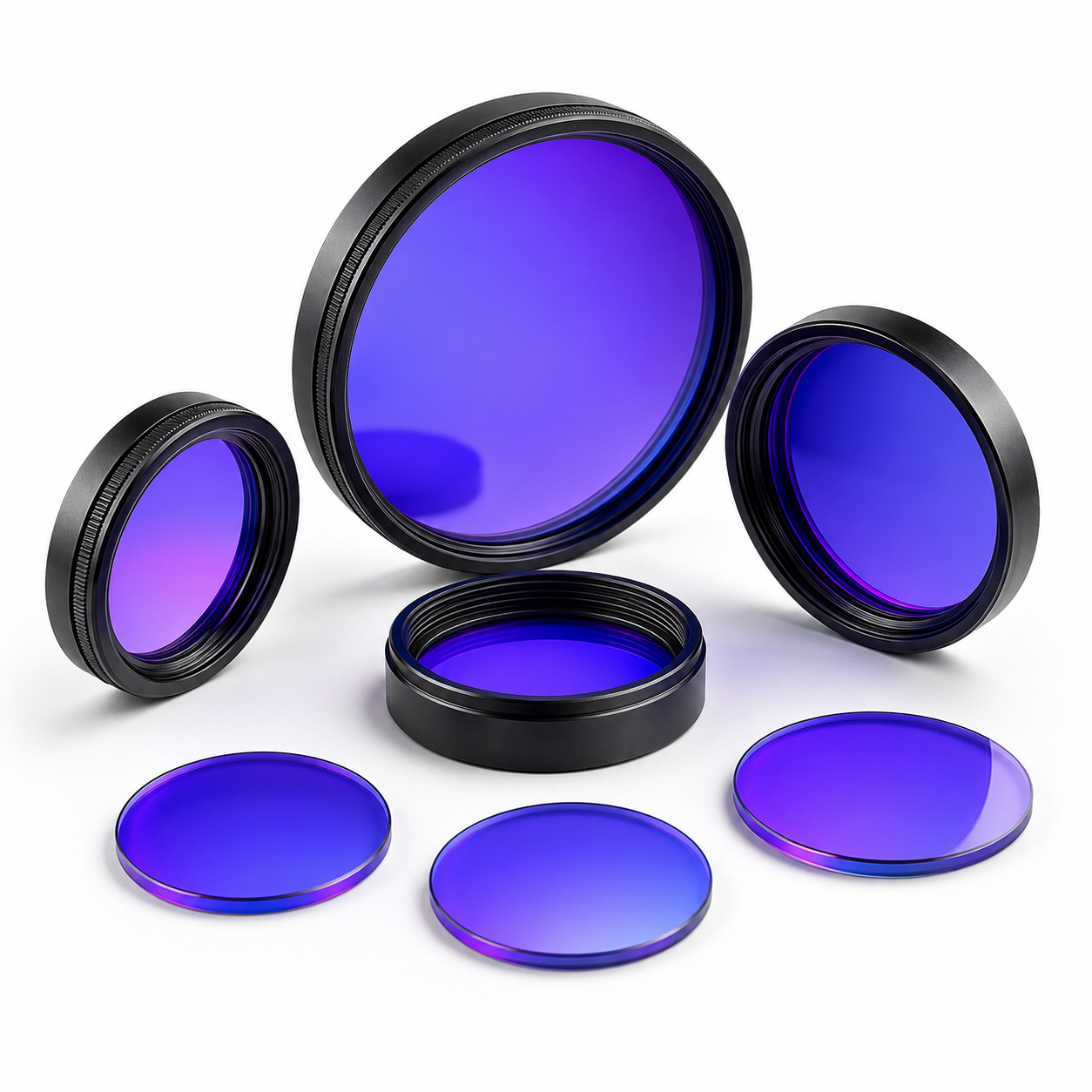

收藏: 405nm带通滤光片（InGaN）

405nm 滤光片关键应用选择指南

本指南重点关注荧光显微镜成像和半导体晶圆缺陷检测—405nm波长的两个代表性应用—从应用需求推导出滤波器配置要求并解释核心选择逻辑。

一、荧光显微成像：精准激发与信号净化

应用场景及需求

在生物医学研究中，405nm 激光器通常用于激发 DAPI（4',6-二脒基-2-苯基吲哚）等荧光染料，用于标记细胞核或特定蛋白质。这种应用场景需要高纯度激发光和无干扰发射信号检测确保弱荧光信号的信噪比（SNR）。

过滤器配置方案

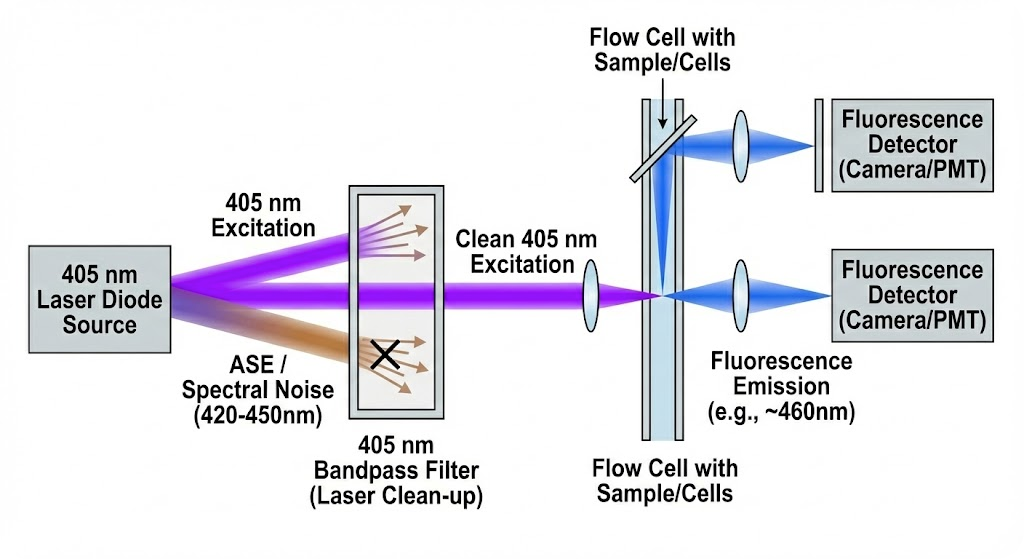

1. 激发滤光片

• 规格：中心波长405nm，FWHM≤10nm，通带透过率≥85%，阻带光密度（OD）≥4（200–395nm和415–1200nm）。
• 功能：仅允许窄带光（405nm±5nm）通过，抑制其他波长（例如蓝色环境光）对荧光团的非特异性激发，避免背景噪声干扰。

2. 二向色镜

• 规格：截止波长405nm，反射率≥95%（≤405nm），透射率≥90%（≥410nm）。
• 功能：将405nm激发光反射至样品，同时将更长波长的荧光信号传输至检测端，实现激发和发射光路的空间分离。

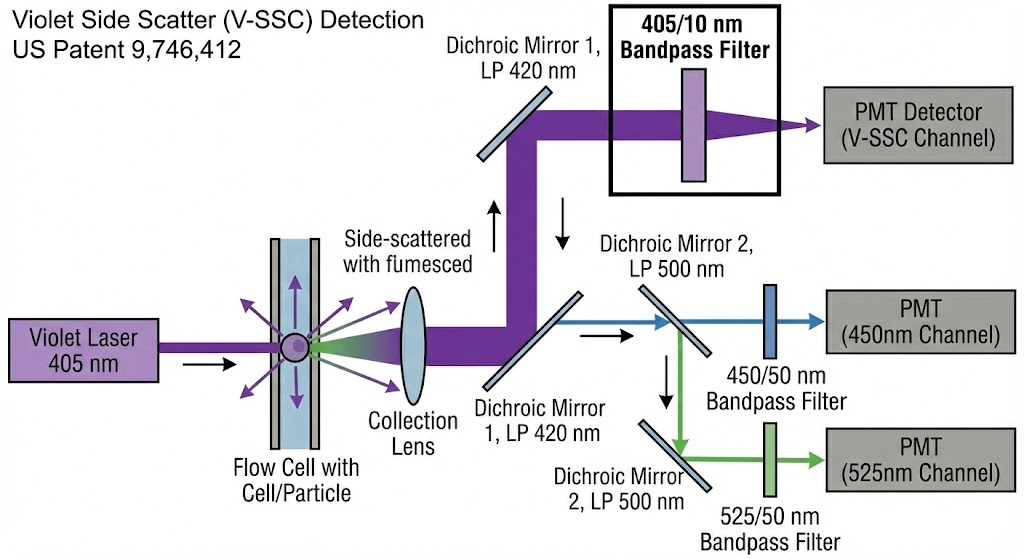

3. 排放过滤器

• 规格：中心波长450nm，FWHM 50nm，通带透过率≥80%，阻带OD≥4（200–420nm）。
• 功能：仅透射DAPI（450–500nm）的特征发射光，阻挡残留激发光和非目标荧光信号，以增强成像对比度。

选择值

• 精密激励：窄带激发滤光片和二向色镜的组合确保只有 405nm 光与样品相互作用，防止其他波长对荧光染料进行非特异性激活。
• 高信噪比检测：发射滤光片的深截止特性（OD≥4）将激发光泄漏降低至≤0.01%，从而能够清晰地显示微弱的荧光信号（例如，单细胞标记）。

二、半导体晶圆缺陷检测：激光散射信号增强

应用场景及需求

在半导体制造中，405nm 激光器扫描晶圆表面，通过分析散射光来检测纳米级缺陷（例如颗粒污染、裂纹）。这种情况需要高对比度散射光提取和环境光干扰抑制。

过滤器配置方案

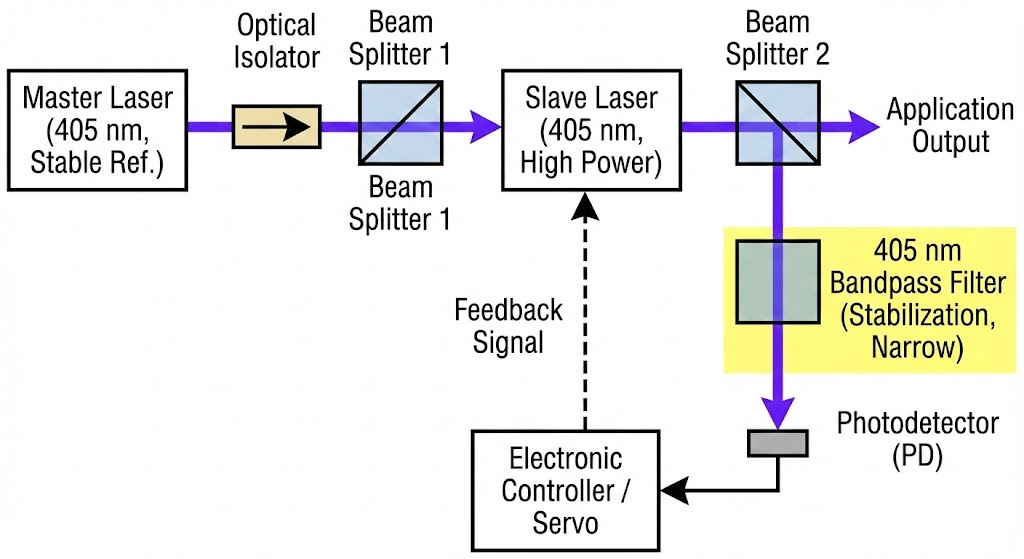

1. 激光准直滤光片

• 规格：中心波长405nm，FWHM≤10nm，通带透过率≥90%，阻带OD≥5（380–400nm和410–1200nm）。
• 功能：对激光源进行二次滤波，消除杂散光（例如激光二极管的自发发射），保证入射光的单色性和能量集中。

2.散射光接收滤光片

• 规格：长通截止波长405nm，通带透过率≥85%（≥410nm），阻带OD≥4（200–400nm）。
• 功能：阻挡镜面反射的 405nm 激光，仅允许缺陷散射的长波长成分（例如，瑞利散射光 ≥410nm）进入探测器，从而增强缺陷信号的相对强度。

选择值

• 高灵敏度检测：窄带准直滤光片将激光能量集中在405nm，增强缺陷散射光强度；长通滤光片通过消除镜面反射，使SNR提高≥3倍。
• 抗环境光干扰：深截止特性（OD≥4），有效抑制车间照明中的可见光（400-700nm），确保系统在复杂环境下稳定运行。

三、核心选择逻辑对比

主要应用尺寸

1. 核心挑战

• 荧光显微镜：弱荧光信号与强激发光干扰
• 半导体检测：弱缺陷散射光与强环境光

2. 筛选职能角色

• 荧光显微镜：激发光净化+发射光隔离
• 半导体检测：激光单色性增强+散射光放大

3. 关键参数差异

• 荧光显微镜：二向色镜分束效率（反射/透射平衡）
• 半导体检测：长通滤波器截止陡度（过渡带宽度≤5nm）

4. 典型的失败风险

• 荧光显微镜：发射滤光片的阻带泄漏导致背景噪声
• 半导体检测：准直滤光片带宽过大导致激光能量色散

Ⅳ. 选择验证和优化技巧

1. 荧光显微镜成像

• 验证方法：使用光谱仪测试激发/发射滤光片的透射曲线，确保通带与 DAPI 的激发/发射光谱（360nm/460nm）精确匹配。
• 优化：对于多色荧光检测（例如，DAPI + GFP），使用多波段二向色镜（例如，405nm/488nm双反射），但要监测相邻波段的串扰。

2. 半导体晶圆检测

• 验证方法：在晶圆表面喷涂标准聚苯乙烯微球（例如50nm），并将检测到的信号强度与理论散射模型进行比较，以验证滤波器性能。
• 优化：对于EUV光刻晶圆，选择激光损伤阈值≥20J/cm²的滤光片，以承受长期高能激光辐照。

通过这些配置，405nm滤光片可以在显微镜下实现亚细胞分辨率的荧光标记观察，并在半导体检测中实现可靠的5nm级缺陷识别，为研究和工业生产提供精确的光学解决方案。
