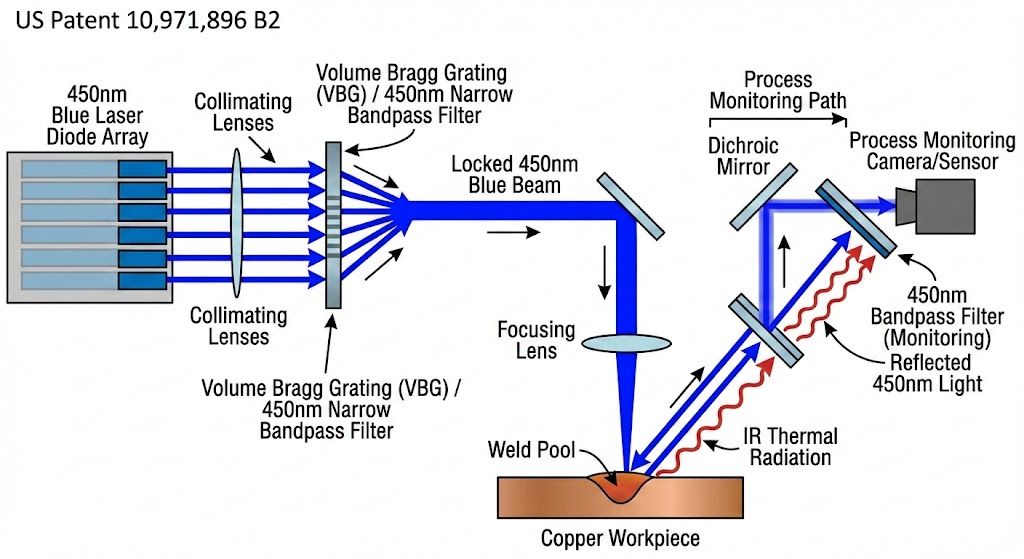

450nm 滤光片选择指南（面向应用）

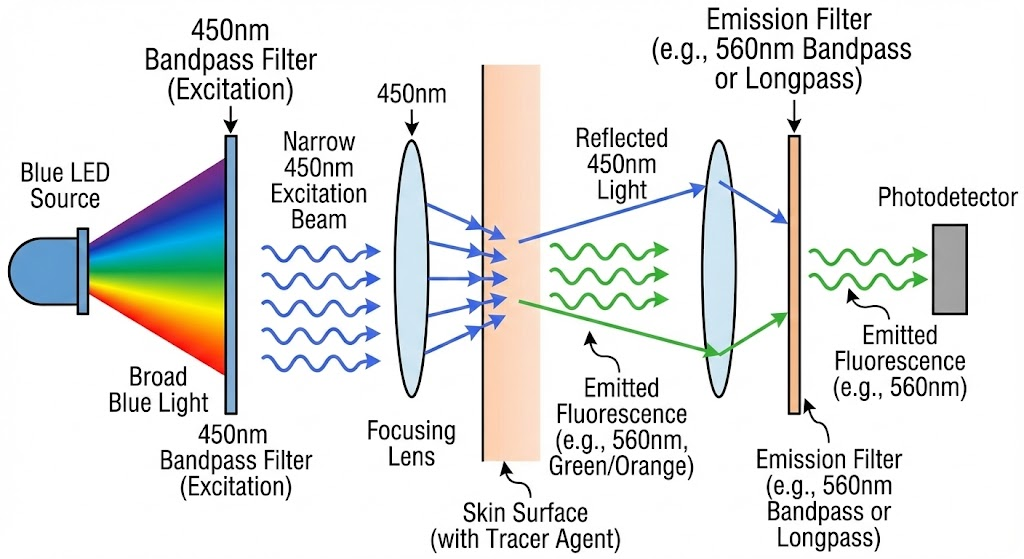

1. 荧光显微镜激发和发射路径的配置

在荧光成像中，450nm 滤光片起着至关重要的作用。以蓝光激发的荧光染料（例如 FITC、GFP）为例，它们的激发光谱峰值通常在 485–495nm，因此需要激发滤光片选择性地传输此波长带。典型规格包括：

• 中心波长：450±2nm（覆盖蓝色LED或汞灯的主峰）
• 半峰全宽（FWHM）：10–20nm（窄带设计，最大程度减少杂散光干扰）
• 通带传输：≥95%（保证足够的激发能量）
• 阻带光密度：OD≥4（有效抑制500nm以上的长波，避免背景污染）

对于排放过滤器与染料的荧光光谱相匹配（例如，520–530nm），配置应该是：

• 中心波长: 520±5纳米
• 半峰全宽：30–50nm（更宽的带宽可捕获完整的荧光信号）
• 截止范围：200–480nm（完全阻挡残留激发光）
• 过渡带宽：≤20nm（陡截止特性以提高信噪比）

选择理由：

• 激发滤光片的窄带宽（例如 10nm）可精确隔离蓝色激发光，防止相邻波长（例如紫外光或绿光）误触发荧光信号。例如，带宽过大的滤光片可能会允许邻近波长的光进入光路，从而导致假阳性信号。
• 发射滤光片的高截止深度（OD≥6）可有效隔离激发光。即使激发能量泄漏，深截止深度也能将其衰减至检测阈值以下。在共聚焦显微镜中，这种设计可显著减少串扰并提高图像对比度。

2. 蓝光LED的波长分类和测试

在LED生产的质量控制中，450nm滤光片用于筛选波长一致性。典型规格包括：

• 中心波长：450±1nm（与蓝色LED的标称波长精确匹配）
• 半峰全宽：5–8nm（超窄带设计，可区分相邻波长模型）
• 峰值传输：≥90%（高透过率，检测灵敏）
• 截止范围：380–445nm 和 455–550nm（双波段截止，可排除紫外线和绿光干扰）
• 损伤阈值：≥500mW/cm²（适合大功率测试光源）

选择理由：

• 超窄带宽（例如 5nm）可将波长偏差控制在 ±2nm 以内，满足高端 LED（例如医疗级）的严格要求。带宽更宽（例如 20nm）的滤光片可能会将 445nm 和 455nm 的 LED 误认为是同一批次。
• 双波段截止设计有效抑制LED生产中常见的杂散光（例如芯片基板的紫外反射），避免误分选。此外，高损伤阈值确保LED在长期高功率测试中性能稳定，降低更换频率。

3. 核心参数比较与选择指南

不同应用的关键参数要求：

• 荧光显微镜激发
• 中心波长精度：±2nm
• 带宽要求：10–20nm
• 截止深度：OD≥4
• 损伤阈值：中低（≤100mW/cm²）
• 荧光显微镜发射
• 中心波长精度：±5nm
• 带宽要求：30–50nm
• 截止深度：OD≥6
• 损伤阈值：低（≤50mW/cm²）
• LED波长分类
• 中心波长精度：±1nm
• 带宽要求：5-8nm
• 截止深度：OD≥5
• 损伤阈值：高（≥500mW/cm²）

选择建议：

1. 优先考虑光源匹配：使用蓝色 LED 作为激发源时，请选择中心波长与 LED 主峰严格一致的滤光片（例如，450nm 光源匹配 450±1nm 滤光片）。
2. 平衡带宽和信号强度：在荧光成像中，稍微加宽发射滤光片带宽（例如 50nm）可以增强信号强度，而对于 LED 分选则需要超窄带宽（例如 5nm）以确保波长分辨率。
3. 评估长期可靠性：对于高功率测试环境（例如工业分选机），请选择损伤阈值≥500mW/cm²的硬涂层滤光片，以防止因涂层老化而导致性能漂移。

通过遵循这些配置，可以实现荧光显微镜中的高对比度成像和 LED 生产中的一致波长分类，同时参数优化可以降低系统噪音和维护成本。
