505nm 滤光片选择指南：生物荧光成像和工业视觉检测的特定应用配置策略

一、生物荧光成像系统

应用场景

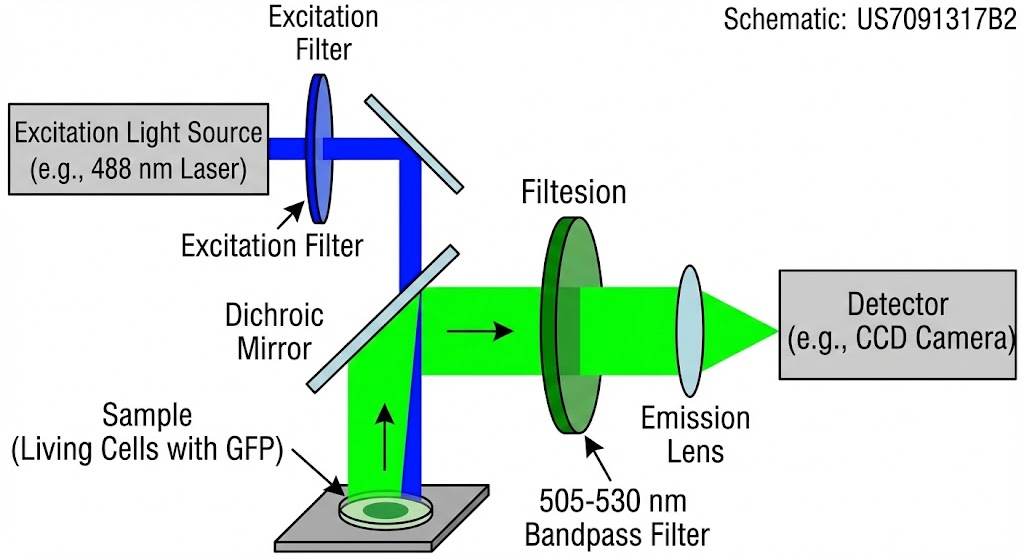

在荧光显微镜或流式细胞仪中，505nm 滤光片用于分离荧光标记物（例如 GFP 绿色荧光蛋白）的发射信号，以实现高对比度成像。例如，GFP 在 488nm 光激发下会发出 505nm 左右的光，因此需要通过滤光片组合进行精确的信号提取。

过滤器配置和参数要求

1. 激发滤光片

• 类型：488nm窄带带通滤光片
• 关键参数：
• 中心波长：488nm±2nm
• 半峰全宽（FWHM）：10–20nm
• 通带透过率：≥90%
• 阻断光密度（OD）：≥4（505nm处）
• 功能：仅允许488nm激发光通过，抑制其他波长的干扰。

2. 二向色镜

• 类型：490nm长通二向色镜
• 关键参数：
• 截止波长：490nm
• 反射率：≥98%（400–490nm）
• 透过率：≥85%（500～700nm）
• 功能：将488nm激发光反射到样品上，同时将505nm荧光信号传输到检测器。

3. 排放过滤器

• 类型：505nm窄带带通滤光片
• 关键参数：
• 中心波长：505nm±2nm
• 半峰全宽（FWHM）：8–20nm
• 通带透过率：≥90%
• 阻断光密度（OD）：≥6（488nm处）
• 功能：仅允许505nm荧光通过，完全阻挡残留激发光，避免背景噪音。

选择逻辑和问题解决

• 带宽控制：激发滤光片的窄带宽（10–20nm）确保了激发光的纯净，最大限度地减少了非特异性荧光；发射滤光片的更窄带宽（8–20nm）进一步抑制了激发光的泄漏，提高了信噪比。
• 阻塞深度：发射滤光片的高阻挡 OD（488nm 处≥6）将激发光强度衰减至 0.0001% 以下，解决了残留激发光造成的图像模糊。
• 二向色镜匹配：490nm截止波长与激发/发射光谱无缝对接，确保激发光高效反射，荧光信号无损传输，避免因光束分束不足而造成的信号衰减。

二、工业视觉检测系统

应用场景

在透明材料（例如玻璃、塑料）的缺陷检测中，505nm 绿光可增强表面划痕、气泡和其他缺陷的对比度。使用带有滤光片的 505nm LED 光源可以抑制表面反射并突出缺陷特征。

过滤器配置和参数要求

1.光源滤光片

• 类型：505nm带通滤光片
• 关键参数：
• 中心波长：505nm±5nm
• 半峰全宽（FWHM）：20–50nm
• 通带透过率：≥85%
• 阻断光密度（OD）：≥3（400–480nm和530–1100nm处）
• 功能：限制LED光源光谱，确保只有505nm绿光照射样品，减少环境光干扰。

2.相机滤镜

• 类型：505nm带通滤光片
• 关键参数：
• 中心波长：505nm±5nm
• 半峰全宽（FWHM）：20–50nm
• 通带透过率：≥85%
• 抗反射涂层：反射率≤0.2％（400–700nm）
• 功能：确保相机仅接收505nm信号，消除表面反射和杂散光，提高缺陷识别精度。

选择逻辑和问题解决

• 带宽选择：更宽的 FWHM（20–50nm）提高了光源能量利用率，同时为不同材料的荧光特性保留了足够的光谱范围，避免了因带宽过窄而导致的信号弱。
• 防反射设计：相机滤镜上的 AR 涂层将表面反射率从 4% 降低到 0.2% 以下，解决了透明材料上镜面反射引起的过度曝光问题。
• 阻塞深度：阻断OD≥3可有效排除紫外线和红外线干扰（例如塑料添加剂产生的荧光或设备热量产生的红外辐射），确保稳定的检测结果。

三、关键参数比较及选型建议

生物荧光成像与工业视觉检测

• 中心波长精度
• 生物成像：±2nm（高光谱匹配）
• 工业检测：±5nm（平衡多功能性）
• 半峰全宽（FWHM）
• 生物成像：8–20nm（高分辨率）
• 工业检测：20–50nm（高能效）
• 阻断光密度（OD）
• 生物成像：OD≥6（激发光抑制）
• 工业检测：OD≥3（环境光抑制）
• 防反射涂层
• 生物成像：可选（取决于光学设计）
• 工业检测：必备（减少表面反射）
• 损伤阈值
• 生物成像：中低（正常光强度）
• 工业检测：中高（适应大功率LED）

结论

选择 505nm 滤光片需要关注两个核心原则：光谱匹配和干扰抑制生物荧光成像优先考虑窄带宽和高阻挡深度以净化信号，而工业检测则强调节能和防反射设计以增强缺陷对比度。通过合理配置滤光片参数，可以解决特定应用中的背景噪声、信号衰减等关键问题，从而最大限度地提升系统性能。
