BP1064-40 带通滤光片(CWL=1064nm,FWHM=40nm)
  • BP1064-40 带通滤光片(CWL=1064nm,FWHM=40nm)
  • Black circular object on a white background
BP1064-40 带通滤光片(CWL=1064nm,FWHM=40nm)

BP1064-40 带通滤光片(CWL=1064nm,FWHM=40nm)

SO3014302

中心波长（CWL）// 带宽
中心波长（CWL）// 带宽
中心波长=1064nm // 带宽=40nm
光密度 // 峰值透过率 (Tpk)
光密度 // 峰值透过率 (Tpk)
OD4@200-1200nm // T=95%
SO3014302-d12.5u
现货
$115.00
$115.00
假日发货
  • American Express
  • Apple Pay
  • Discover
  • Google Pay
  • JCB
  • Mastercard
  • Visa
Stock Availability

Yes. Listed filters are generally available from stock, but final availability may depend on size and quantity.

  • Most filters are kept as medium-sized coated pieces
  • Final size is usually diced before shipment
  • Preparation time may vary for urgent orders, custom sizes, or larger quantities
Custom Size & Mounting

您可以请求定制尺寸或安装选项吗？
Request Raw Data

Yes. You may request the transmission curve or related spectral data for engineering review.

Copy the link of the product page and send email to shop@syronoptics.com, you will get reply within 1 working days.
Shipment & Delivery
货物通常需要多长时间送达？
Payment & Quotation

You can order online, request a quotation, or use bank transfer depending on your purchasing process.

Can I request a quotation before ordering?
  • Yes, formal quotations are available before payment
  • Recommended for company purchases, larger quantities, custom sizes, or special shipping requirements
  • Please send the product link, quantity, destination country, and billing details if available
What online payment methods are available?
  • Credit card
  • Apple Pay
  • Google Pay
Do you support bank transfer?
  • Yes, bank transfer is available
  • We support multi-currency payment through local banking where available
  • Local receiving accounts may include US, UK, Germany, Singapore, and Hong Kong bank accounts
  • For payment in Chinese RMB inside Mainland China, please contact our local partner
  • VAT fapiao may be supported for eligible Mainland China transactions
Do you support company purchase orders?
  • Company purchase orders may be supported after confirmation
  • Please contact us before ordering if your organization requires PO processing, quotation, or invoice matching
Are NET payment terms available? (Pay after received)
  • NET 7 or NET 30 terms may be available for eligible organizations
  • Approval depends on company type, order value, payment history, and internal review
  • Please contact us before ordering if you need NET payment terms
Import, Duties & Customs
进口关税
  • 波长：中心波长1064nm，带宽40nm，适用于宽带近红外光谱范围（1044-1084nm）。
  • 光谱特性：高透过率，宽带覆盖，针对Nd:YAG激光器应用、近红外光谱和光学系统进行了优化。
  • 光密度： OD>4 的阻隔性能可确保优异的带外抑制和信号隔离，适用于精密应用。
  • 滤光片尺寸规格：提供多种未安装和已安装配置，可灵活集成

Spectral Data & AOI Review

Filter curves can shift when the filter is used at an angle.

SyronOptics can review spectral data and selected AOI examples to help check whether a filter fits the actual optical path.

LIDT Reference (1064nm)

Selected 1064nm laser damage test data is available for reference when reviewing similar laser-related filter designs.

Final suitability depends on the actual laser condition, coating design, beam size, and system setup.

Custom Size Cutting

Coated filter plates can often be cut into smaller formats for custom optical assemblies.

For narrow bandpass filters, usable area and size may depend on coating uniformity across the larger piece.

BP1064-40 Bandpass Filter - Machine Vision & Surveillance

BP1064-40 带通滤光片 - 机器视觉与监控

机器视觉与监控

  • 夜视成像：1064纳米波长的光对人眼不可见。使用该波长的系统可以在不干扰人眼观察的情况下为摄像机提供照明。
  • 缺陷检测：用于检测硅晶片或半导体材料（硅对波长大于 1100 纳米的红外光是透明的，但 1064 纳米的红外光会与硅发生相互作用，因此可用于表面检测或透过某些塑料包装进行观察）。

推荐光源

  • 高功率1064纳米LED

1. 用于夜视成像（监控）说明：1064 纳米高功率 LED 阵列被用作“泛光灯”或“照明器”。

其原理：与激光不同，LED 发射的是非相干光，可提供平滑、广角的照明，覆盖相机的整个视野​​，且不会产生视觉噪点（散斑）。这使得场景图像清晰、对比度高，同时又完全不被人眼察觉。

2. 用于缺陷检测（机器视觉）

描述：制成特定形状的LED灯具，例如环形灯，酒吧灯， 或者车顶灯。

工作原理：硅检测：在 1064 纳米波长下，硅是半透明的，但仍具有足够的吸收性以产生对比度。可以使用 LED 背光来观察。通过可以使用硅晶片来查找内部裂纹（利用其透明度），或者使用LED环形灯进行检查。表面（利用吸收法）。

塑料包装：许多在可见光下不透明的塑料在1064纳米波长下是透明的。LED照明器可以穿透塑料包装，无需打开包装即可检查内部的半导体产品。

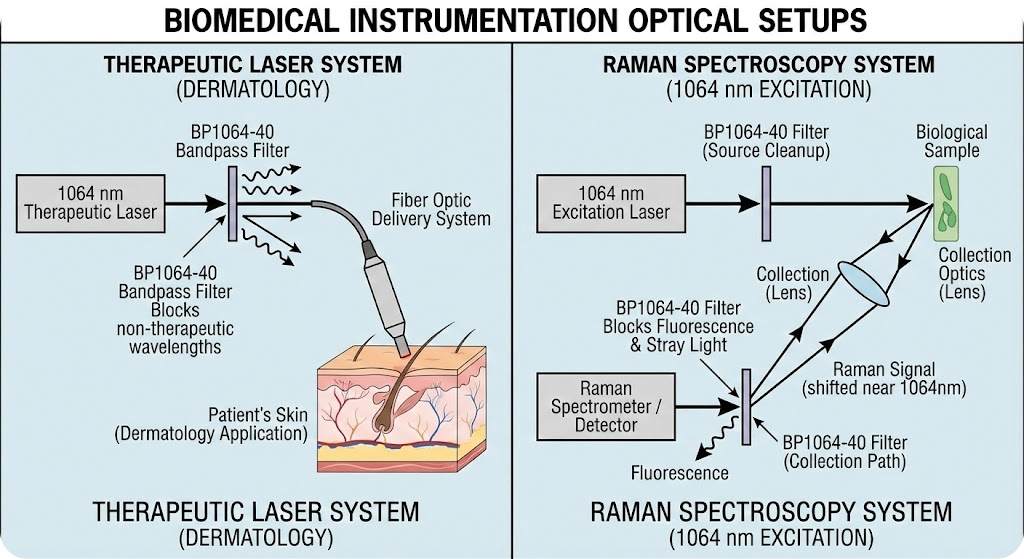

BP1064-40 Bandpass Filter - Biomedical Instrumentation

BP1064-40 带通滤光片 - 生物医学仪器

生物医学仪器

  • 用于治疗性激光系统（例如皮肤科），以确保只有治疗波长才能到达患者。
  • 拉曼光谱：用于清洁使用 1064 nm 激发光源的系统中的激发光源或过滤收集路径，以避免荧光干扰。

推荐光源

用于治疗性激光系统（皮肤科）：Nd:YAG激光器（钕掺杂钇铝石榴石激光器）

  • 类型：长脉冲或Q开关。
  • 描述：Nd:YAG激光器是1064纳米皮肤科治疗的金标准。它能够产生热能改变组织所需的高峰值功率。
  • 其原理：
  1. 深度渗透：1064 纳米波长的激光比可见光激光（如 532 纳米）能更深入地穿透真皮层，从而可以针对深层的毛囊、腿部静脉和胶原蛋白。
  2. 深色皮肤的安全防护：1064纳米波长的激光对黑色素的吸收率低于短波长激光。这使得激光能够穿透颜色较深的表皮而不造成损伤，并将能量集中作用于下方的目标组织。
  3. 筛选角色：这BP1064-40确保泵光（手电筒）或谐波频率不会到达患者，防止意外烧伤或副作用。

拉曼光谱：窄线宽 1064 nm 二极管激光器或 DPSS 激光器

  • 类型：连续波（CW），单纵模。
  • 描述：与手术中使用的高功率闪光灯不同，拉曼光谱需要高度稳定的“纯”单频激光。
  • 其原理：
  1. 荧光抑制：这就是使用1064 nm波长的主要原因。许多生物样品（组织、细胞）在绿光（532 nm）或红光（785 nm）照射下会产生强烈的荧光。这种荧光通常会掩盖微弱的拉曼信号。1064 nm的光子能量太低，不足以激发这种荧光，从而留下清晰的样品“指纹”光谱。
  2. 筛选角色：这BP1064-40在此处，“净化”激光光源至关重要。即使是性能良好的激光器也会发射“边带”或“自发辐射”。如果这些边带或自发辐射在光束照射到样品之前没有被滤除，它们就会在数据中表现为虚假峰。

类似 1064纳米 的带通滤光片

产品常见问题解答

What is the difference between unmounted, mounted, and threaded filter options?

对于尺寸选项，未安装滤光片和已安装滤光片使用不同的尺寸参考。

未安装滤光片
  • 所列尺寸是指滤光片的实际尺寸
  • 示例：12.5毫米未安装表示裸滤光片直径为12.5毫米
已安装滤光片
  • 所列尺寸通常指安装座的外部尺寸
  • 内部滤光片通常小于安装座
  • 示例：12.5毫米已安装表示安装座外部为12.5毫米，而内部滤光片略小
  • 内部滤光片通常比已安装的外径小约1-1.5毫米
安装类型
  • 已安装不自动意味着带螺纹
  • 如果只标记为已安装，通常是指光滑的、不带螺纹的安装座
  • 带螺纹的安装座应指定螺纹标准，例如M25.5 × 0.5毫米或SM1
注意
  • 如果您的系统对外径、通光孔径、厚度或螺纹标准有严格要求，请在订购前确认。

光学滤光片的厚度是多少？

滤光片的厚度取决于其是未安装还是已安装。

未安装滤光片
  • 通常为 0.5毫米–2毫米
  • 常见厚度：0.5毫米、1.1毫米、1.5毫米
  • 其他情况可能约为 0.3毫米–3毫米
  • 厚度可能因基底、镀膜设计或客户要求而异
已安装滤光片
  • 总外部厚度取决于安装结构
  • 非螺纹安装：通常约为 3.5毫米 或 6毫米
  • 公制螺纹安装：通常约为 6.5毫米–7.5毫米
注意
  • 如果您的系统对厚度有严格限制，请在订购前确认所需厚度。

滤镜是如何固定在支架内部的？

固定方法取决于安装座是螺纹式还是非螺纹式。

非螺纹安装座
  • 滤光片通常用粘合剂固定
  • 滤光片在组装后固定在安装座内部
  • 滤光片安装后通常不可拆卸
螺纹安装座
  • 滤光片通常用压环固定
  • 通常不需要粘合剂
  • 滤光片通常可在以后拆卸或更换
注意
  • 如果需要滤光片可拆卸，请在订购前要求带压环的螺纹安装座。

该滤光片可以在非正常入射角下使用吗？

是的，但是当滤光片偏离正常入射角使用时，光谱可能会发生偏移。

窄带通滤光片
  • 对于10纳米FWHM左右的滤光片：0-5°等小角度通常影响有限
  • 在10-15°时，波长偏移可能会变得明显
  • 严格的光谱系统在订购前应仔细检查入射角（AOI）
宽带通滤光片
  • 对于50-100纳米FWHM左右的滤光片：通常对角度偏移的容忍度更高
  • 在15-20°时，在某些系统中可能仍然可以接受
  • 最终适用性取决于所需的通带和阻带范围
注意
  • 非正常入射也可能引入偏振相关效应
  • 如果您的系统使用较大的入射角、偏振光或严格的波长公差，请在订购前确认。

您可以测试滤光片在不同入射角下的性能吗？

可以。我们可提供选定角度下的入射角 (AOI) 测试。

AOI 测试选项
  • 常见测试角度：5°、10°、15°、20°、30°
  • 用于检查非正入射下的波长偏移
  • 适用于激光、成像或角度敏感光学系统
费用
  • 每个角度 35 美元
  • 最少：每次请求 2 个角度
注意
  • 可在下订单前请求 AOI 测试
  • 这使您能够在确认系统兼容性之前查看测量性能

如果我不确定哪种滤镜适合我的系统怎么办？

如果您不确定，在您自己的系统中测试样品通常是确认是否适合的最佳方式。

样品测试
  • 适用于符合条件的公司、实验室、大学或研究机构客户
  • 通常适用于价值低于150 美元的产品或订单
  • 您可以先测试，只有当滤光片适用于您的系统时才付款
测试后退货
  • 如果滤光片不适用，您可以在测试后退货
  • 退货批准取决于产品状况和审查
  • 定制、修改、损坏或受污染的产品可能不符合退货条件
注意
  • 如果您想查询是否可以进行样品测试，请在订购前联系我们。

需要确认此滤镜吗？

无论您是更换现有零件还是构建新系统，请向我们提供：

- 原始零件号或目标规格
- 所需尺寸和数量
- 应用或系统目标

我们将帮助您检查产品是否合适，或推荐库存/定制替代品。
