BP1064-5 带通滤光片(CWL=1064nm,FWHM=5nm)
BP1064-5 带通滤光片(CWL=1064nm,FWHM=5nm)
PN： SO3010025
In Stock.
Ships within 5 working days of order.
无法加载取货可用性信息
- 波长：中心波长 1064nm，带宽 (FWHM) 为 5nm，实现超窄光谱隔离
- 光谱特性：通带内高透过率，边缘过渡陡峭，选择性极佳。
- 光密度： OD5 阻隔，实现卓越的带外抑制
- 滤光片尺寸：提供多种安装选项，以适配标准光学系统
传输和 OD 数据
传输和 OD 数据
透射曲线为典型值。实际数据可能因批次而异，您可以向我们索取原始透射率和光密度数据。
复制产品页面的链接并发送电子邮件至shop@syronoptics.com以获取原始数据。
装运和交付
装运和交付
对于有库存的产品，通常会在订购后 5 个工作日内发货。
对于定制产品，通常会在订购后 4-8 周内发货。
退货和退款
退货和退款
库存产品可在收到后 7 天内退货。
退货将收取 35 美元的统一费用。
自定义尺寸
自定义尺寸
60x60mm以下尺寸可定制。不带安装厚度一般在0.5-3mm之间。
如需更大尺寸，请联系shop@syronoptics.com了解详情。
包装
包装
如果您需要通用包装，请在下订单时在备注中留下“通用”。
在这种情况下：
- 包装材料中无品牌信息
- 所有文档都将是通用的
- 我们将在发货前向您发送包裹图像
- 您可以使用您的文件模板进行装运。
如需了解详情，请随时联系shop@syronoptics.com 。
*付款通知
*付款通知
可以使用信用卡、Apple Pay、Google Pay 在线支付。
您授权付款后，款项不会立即扣除。我们将通过电子邮件分享原始数据以供确认，只有在确认后才会扣除款项。
对于低于 200 美元的金额，您可以要求在收到产品后 15 天内付款。（NET 15）
| Part Number | |
|---|---|
PN |
SO3010025
|
| Optical Specification | |
Center Wavelength |
1064纳米
|
FWHM |
5纳米
|
Optical Density |
OD5@200-1800nm
|
Curve Transmission Curve from last batch production.
(Performance may vary from batch to batch)
(Zero Value is not shown in the graph)
(Regular Testing Region from 200-1200nm)
|
|
-

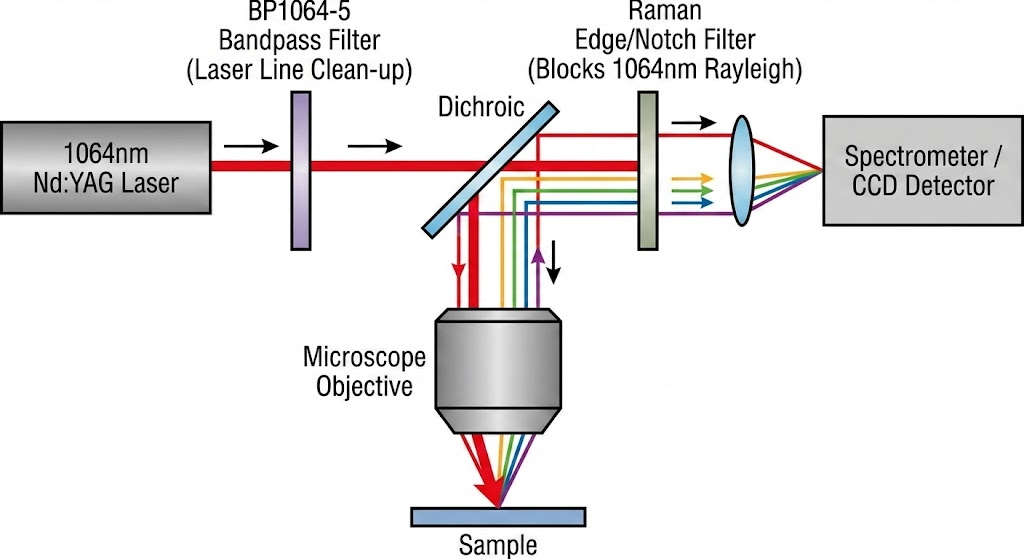

BP1064-5 带通滤光片 - 拉曼光谱
规格
- 零件编号： BP1064-5（通常与 SyronOptics、OptoSigma 或类似的精密光学元件供应商等制造商有关）。
- 中心波长（CWL）： 1064纳米（红外/近红外）
- 带宽（FWHM）： 5纳米（窄带，仅允许 1064 nm ± 2.5 nm 波长通过）。
- 透过率（T）： >90%（峰值波长处具有高通量）。
- 阻截范围： OD5 @ 200–1800 nm。
应用——拉曼光谱
用于“清洁”激发激光线（防止边模），或者，对于这个特定部分来说，较少见的是，用于收集瑞利散射光（尽管通常使用陷波滤光片来阻挡它）。
推荐光源
要有效利用此滤镜，您必须使用发射波长精确为 100 nm 的光源。1064纳米宽带光源效率低下，因为滤光片会滤除 99% 以上的光线。
- Nd:YAG激光器：最常见的来源。1064 nm 是掺钕钇铝石榴石激光器的主要基频发射线。
- 掺镱光纤激光器：镱光纤激光器可以调谐或设计为发射 1064 nm 波长的光，常用于工业雕刻和打标。
- Nd:YVO4激光器：另一种固态晶体（正钒酸钇）发射波长为 1064 nm 的光，常用于稳定的连续波应用。
- 1064纳米LED/SLED：对于低功率成像应用，可以使用超辐射发光二极管 (SLED) 或特定的近红外 LED，前提是它们的光谱输出与 5 nm 通带有显著重叠。
-

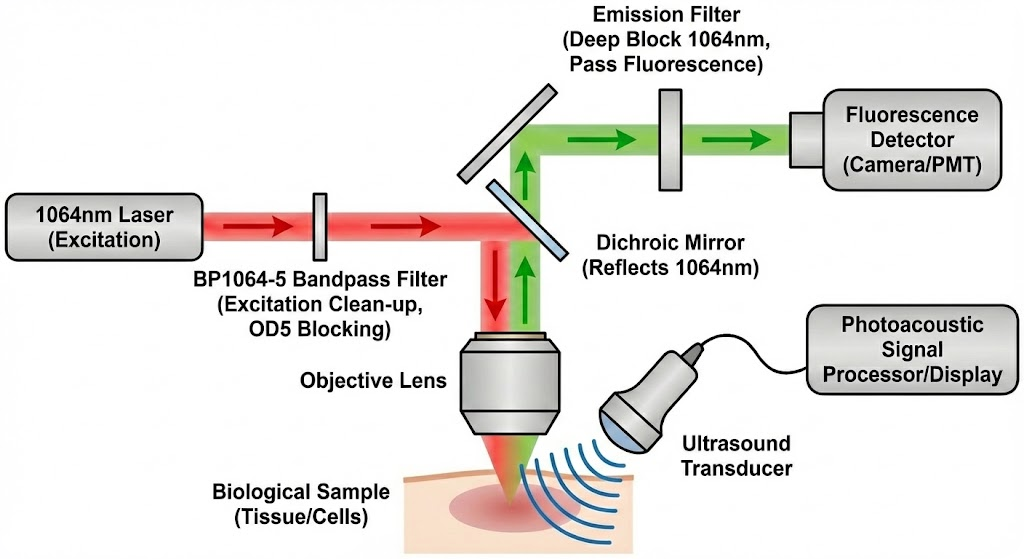

BP1064-5 带通滤光片 - 生物医学成像
规格
- 零件编号： BP1064-5（通常与 SyronOptics、OptoSigma 或类似的精密光学元件供应商等制造商有关）。
- 中心波长（CWL）： 1064纳米（红外/近红外）
- 带宽（FWHM）： 5纳米（窄带，仅允许 1064 nm ± 2.5 nm 波长通过）。
- 透过率（T）： >90%（峰值波长处具有高通量）。
- 阻截范围： OD5 @ 200–1800 nm。
应用领域——生物医学成像
对于光声成像或荧光显微镜，当激发波长为 1064 nm 时，需要深度阻挡其他波长以保护样品或检测器。
推荐光源
- 用于光声成像 (PAI) 的 Q 开关（脉冲）Nd:YAG 激光器
为什么：光声成像依赖于光声效应其中，光被吸收并通过快速热膨胀转化为声波。这需要高能量纳秒脉冲（通常脉冲宽度为 5–10 ns），只有 Q 开关激光器才能提供这种脉冲宽度。连续波 (CW) 光源只会缓慢加热样品，而无法产生成像所需的声压波。
- 用于荧光显微镜（近红外二区/短波红外）——连续波（CW）或锁模Nd:YAG/光纤激光器
为什么：荧光通常需要持续不断的脉冲光子来激发荧光团（染料或纳米颗粒）。CW Nd:YAG或掺镱光纤激光器提供稳定、高强度的照明，以激发近红外二区探针（如 Ag₂S 量子点或有机染料）。
常见问题
光学滤光片的厚度是多少？
对于已安装的光学元件：
- 6毫米（默认）
- 3.5mm（订单备注中注明）
对于未安装的光学元件：
- 0.5毫米
- 1.1毫米
- 2毫米
（大多数未安装的光学元件厚度为 1.1mm ~ 2mm）
不同安装方式有何区别？
未安装：
- 裸玻璃光学滤光片
已安装：
- 光滑的安装座用于保护光学元件。安装座上无螺纹。
公制接口：
- 以M开头，通常为M25.5x0.5mm。多用于相机滤镜
帝国坐骑（通常是 Thorlabs）：
- 以 SM 为前缀，通常为 SM1、SM05 等……主要用于光学系统。（您将拥有一个 SM 外螺纹，用于连接到其他对象）
C接口：
- 非常常用的接口。C接口是1英寸-32TPI。它与SM1或M25.5x0.5mm不同。
-
直径12.5mm(带壳)
清晰光圈：
直径9mm
安装厚度：
3.5mm
内线程/外线程：
n.a / n.a
-
直径12.5mm（不带壳）
清晰光圈：
>90%
安装厚度：
n.a
内线程/外线程：
n.a / n.a
-
直径25mm(带壳)
清晰光圈：
直径21mm
安装厚度：
3.5mm
内线程/外线程：
n.a / n.a
-
直径25mm(不带壳)
清晰光圈：
>90%
安装厚度：
n.a
内线程/外线程：
n.a / n.a
-
SM05(0.535英寸-40TPI)
清晰光圈：
直径9毫米
安装厚度：
7.62毫米
内线程/外线程：
SM05 / SM05
-
SM1(1.035英寸-40TPI)
清晰光圈：
直径21毫米
安装厚度：
7.62毫米
内线程/外线程：
SM1 / SM1
-
C型接口（1英寸-32TPI）
清晰光圈：
直径21毫米
安装厚度：
内线程/外线程：
C型接口 / C型接口
