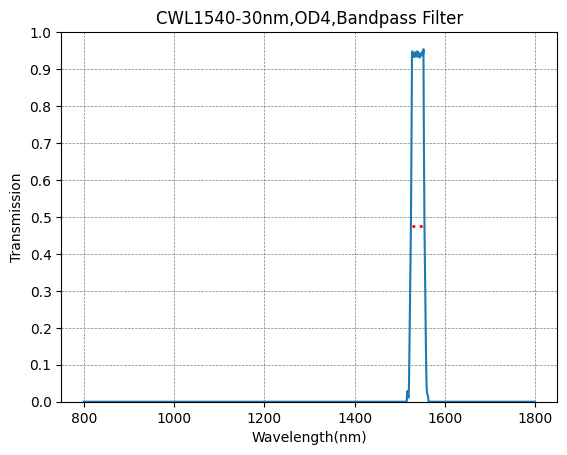

BP1540-30 带通滤光片（CWL=1540nm,FWHM=30nm）

对于尺寸选项，未安装滤光片与已安装滤光片采用不同的尺寸基准。

未安装滤光片

• 所列尺寸是滤光片的实际尺寸

• 示例：12.5mm 未安装表示裸滤光片的直径为 12.5mm


带安装座滤光片

• 标注尺寸通常指安装座的外部尺寸

• 内部滤光片通常小于镜架

• 示例：12.5mm 带框表示外部镜框的尺寸为12.5mm，而内部滤光片的尺寸略小

• 内部滤光片的直径通常比安装座外径小约 1–1.5mm


安装座类型

• 带安装座并不代表一定带螺纹

• 如果仅标注为带框，通常表示光滑的无螺纹安装座

• 螺纹安装座应注明螺纹标准，例如M25.5 × 0.5mm或SM1


注意

• 如果您的系统对外径、通光孔径、厚度或螺纹标准有严格要求，请在订购前确认。

滤光片厚度取决于供货形式是未安装还是带安装座。

未安装滤光片

• 通常为 0.5mm–2mm

• 常见厚度：0.5mm、1.1mm、1.5mm

• 其他情况下，其范围可能约为0.3mm–3mm

• 厚度可能因基底、镀膜设计或客户要求而异


带安装座滤光片

• 整体外部厚度取决于安装座结构。

• 无螺纹安装座：通常约为 3.5mm 或 6mm

• 公制螺纹安装座: 通常约为6.5mm–7.5mm


注意

• 如果您的系统有严格的厚度限制，请在订购前确认所需厚度。

固定方法取决于安装座是否带有螺纹。

无螺纹安装座

• 滤光片通常使用粘合剂固定

• 装配后，滤光片固定在镜架内部

• 滤光片安装后通常无法拆卸


螺纹安装座

• 滤光片通常使用压圈固定

• 通常不需要使用胶粘剂

• 滤光片通常可以在之后拆卸或更换


注意

• 如果需要可拆卸滤光片，请在订购前申请配有压圈的螺纹安装座。

可以，但滤光片在非垂直入射条件下使用时，光谱可能发生偏移。

窄带通滤光片

• 在约 10nm FWHM 时：0–5° 等小角度通常影响有限

• 在 10–15° 时，波长偏移可能会变得明显

• 光谱要求严格的系统应在订购前仔细确认入射角 AOI


宽带通滤光片

• 约 50–100nm FWHM：通常对角度偏移具有更高的容差

• 在某些系统中，约 15–20° 仍可接受

• 最终适用性取决于所需的通带和截止范围


注意

• 非垂直入射还可能引入与偏振相关的效应

• 如果您的系统采用较大的入射角、偏振光或严格的波长公差，请在订购前确认。

可以。我们可在选定角度进行AOI（入射角）测试。

入射角测试选项

• 常用测试角度: 5°, 10°, 15°, 20°, 30°

• 用于评估非垂直入射时的波长偏移

• 适用于激光、成像或对入射角敏感的光学系统


成本

• 每个角度 USD 35

• 最低：每次请求 2 个角度


注意

• 可在下单前申请入射角 AOI 测试

• 这样，您可以在确认系统兼容性之前查看实测性能

如果您不确定，通常最好在自己的系统中测试样品，以确认是否适用。

样品测试

• 适用于符合条件的公司、实验室、大学或研究组客户

• 通常适用于低于 USD 150 的产品或订单

• 您可以先测试滤光片，仅在其适用于您的系统时付款。


测试后退回

• 如果滤光片不适用，您可以在测试后退货

• 退货能否获批取决于产品状况和审核结果

• 定制、改装、损坏或受污染的产品可能不符合条件


注意

• 如果您想确认是否可以进行样品测试，请在订购前联系我们。
