BP850-70带通滤光片(CWL=850nm,FWHM=70nm)
BP850-70带通滤光片(CWL=850nm,FWHM=70nm)
PN： SO3010629
有存货。
订单确认后5个工作日内发货。
无法加载取货可用性信息
- 波长：中心波长 850nm，带宽 70nm，适用于宽带近红外光谱传输。
- 光谱特性：宽带宽，平滑通带，适用于多种近红外滤波应用。
- 光密度：OD4+，可阻挡通带外光，实现卓越的背景抑制。
- 滤光片尺寸：提供标准圆形和方形两种规格，适用于常见的光学安装座。
传输和 OD 数据
传输和 OD 数据
透射曲线为典型值。实际数据可能因批次而异，您可以向我们索取原始透射率和光密度数据。
复制产品页面的链接并发送电子邮件至shop@syronoptics.com以获取原始数据。
装运和交付
装运和交付
对于有库存的产品，通常会在订购后 5 个工作日内发货。
对于定制产品，通常会在订购后 4-8 周内发货。
退货和退款
退货和退款
库存产品可在收到后 7 天内退货。
退货将收取 35 美元的统一费用。
自定义尺寸
自定义尺寸
60x60mm以下尺寸可定制。不带安装厚度一般在0.5-3mm之间。
如需更大尺寸，请联系shop@syronoptics.com了解详情。
*付款通知
*付款通知
可以使用信用卡、Apple Pay、Google Pay 在线支付。
您授权付款后，款项不会立即扣除。我们将通过电子邮件分享原始数据以供确认，只有在确认后才会扣除款项。
对于低于 200 美元的金额，您可以要求在收到产品后 15 天内付款。（NET 15）
| Part Number | |
|---|---|
PN |
SO3010629
|
| Optical Specification | |
Center Wavelength |
850纳米
|
FWHM |
70纳米
|
Optical Density |
OD4@200-1100nm
|
-

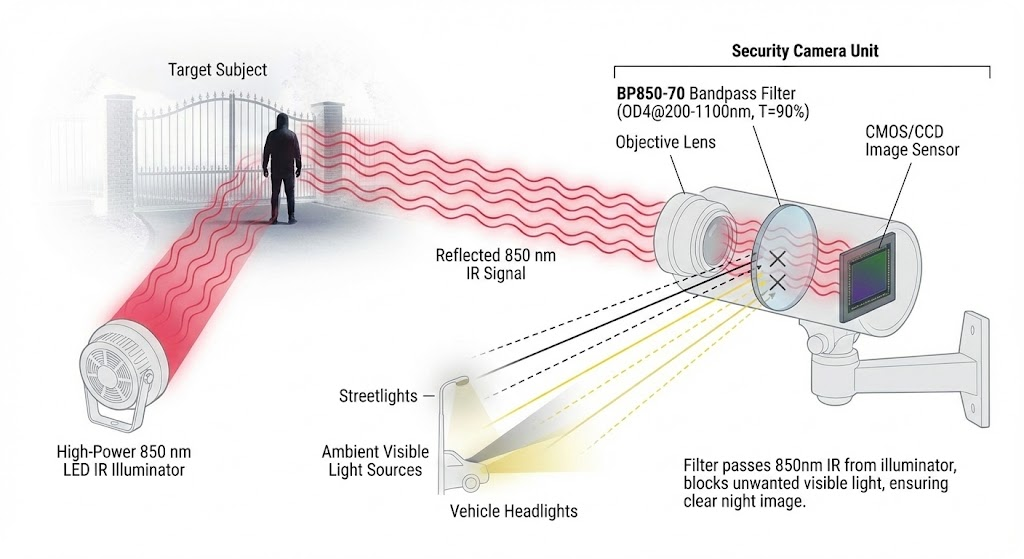

BP850-70 带通滤光片 - 夜视与监控（安防）
夜视与监控（安防）
- 850纳米是安防摄像头照明的标准波长。该滤光片可以让摄像头清晰地接收到红外照明器发出的光，同时阻挡可能导致图像过曝的路灯或车灯。
推荐光源
- 高功率 850 纳米 LED（强烈推荐）：标准 850 纳米 LED 的光谱宽度约为 ±30 纳米。这正好适合您滤光片的 70 纳米带宽（815–885 纳米），确保您能捕获几乎 100% 的 LED 输出，同时阻挡所有其他室内光线。
- 850纳米激光二极管：激光的波长非常窄（±1-2 nm），很容易穿过这个滤光片。
- 宽带红外光源（卤素/钨）带过滤功能：如果使用“热”白光源，此滤光片将滤除可见光，只允许 850 纳米波长的部分通过。
-
BP850-70 带通滤光片 - 机器视觉与工业检测 - PCB 检测
机器视觉与工业检测
- PCB检测：铜和某些焊料对 850 纳米波长的光的反射与对可见光的反射不同，这使得自动化系统能够检测电路板。
推荐光源
- 对于此申请，850纳米LED环形灯建议使用与滤光片带宽相匹配的均匀、无阴影照明。这种特定波长的光能够最大限度地提高铜线和焊料之间的对比度，同时使滤光片完全阻挡工厂环境照明。
常见问题
不同安装方式有何区别？
未安装：
- 裸玻璃光学滤光片
已安装：
- 光滑的安装座用于保护光学元件。安装座上无螺纹。
公制接口：
- 以M开头，通常为M25.5x0.5mm。多用于相机滤镜
帝国坐骑（通常是 Thorlabs）：
- 以 SM 为前缀，通常为 SM1、SM05 等……主要用于光学系统。（您将拥有一个 SM 外螺纹，用于连接到其他对象）
C接口：
- 非常常用的接口。C接口是1英寸-32TPI。它与SM1或M25.5x0.5mm不同。
光学滤光片的厚度是多少？
对于已安装的光学元件：
- 6毫米（默认）
- 3.5mm（订单备注中注明）
对于未安装的光学元件：
- 0.5毫米
- 1.1毫米
- 2毫米
（大多数未安装的光学元件厚度为 1.1mm ~ 2mm）
-
直径12.5mm（不带外壳）
清晰光圈：
>90%
安装厚度：
n.a
内线程/外线程：
n.a / n.a
-
直径12.5mm(带外壳)
清晰光圈：
直径9mm
安装厚度：
3.5mm
内线程/外线程：
n.a / n.a
-
直径25mm(带外壳)
清晰光圈：
直径21mm
安装厚度：
3.5mm
内线程/外线程：
n.a / n.a
-
直径25mm(不带外壳)
清晰光圈：
>90%
安装厚度：
n.a
内线程/外线程：
n.a / n.a
-
SM05(0.535英寸-40TPI)
清晰光圈：
直径9毫米
安装厚度：
7.62毫米
内线程/外线程：
SM05 / SM05
-
SM1(1.035英寸-40TPI)
清晰光圈：
直径21毫米
安装厚度：
7.62毫米
内线程/外线程：
SM1 / SM1
-
C型接口（1英寸-32TPI）
清晰光圈：
直径21毫米
安装厚度：
内线程/外线程：
C型接口 / C型接口
-
M25.5x0.5mm（带外壳）
清晰光圈：
直径20.5毫米
安装厚度：
6.5毫米
内线程/外线程：
M25.5x0.5毫米 / M25.5x0.5毫米
-
M27x0.5mm（带外壳）
清晰光圈：
直径22毫米
安装厚度：
6.5毫米
内线程/外线程：
M27x0.5毫米 / M27x0.5毫米
-
M30.5x0.5mm（带外壳）
清晰光圈：
直径25.5毫米
安装厚度：
6.5毫米
内线程/外线程：
M30.5x0.5毫米 / M30.5x0.5毫米
-
M34x0.5mm（带外壳）
清晰光圈：
直径29毫米
安装厚度：
6.5毫米
内线程/外线程：
M34x0.5毫米 / M34x0.5毫米
-
M35.5x0.5mm（带外壳）
清晰光圈：
直径30.5毫米
安装厚度：
6.5毫米
内线程/外线程：
M35.5x0.5毫米 / M35.5x0.5毫米
-
M37x0.5mm（带外壳）
清晰光圈：
直径32毫米
安装厚度：
6.5毫米
内线程/外线程：
M37x0.5毫米 / M37x0.5毫米
-
M52x0.75mm（带外壳）
清晰光圈：
直径47毫米
安装厚度：
6.5毫米
内线程/外线程：
M52x0.75毫米 / M52x0.75毫米
-
M55x0.75mm（带外壳）
清晰光圈：
直径50毫米
安装厚度：
6.5毫米
内线程/外线程：
M55x0.75毫米 / M55x0.75毫米
-
直径27mm（不带外壳）
清晰光圈：
>90%
安装厚度：
n.a
内线程/外线程：
n.a / n.a
-
直径34mm（不带外壳）
清晰光圈：
>90%
安装厚度：
n.a
内线程/外线程：
n.a / n.a
