365nm UVバンドパスフィルター

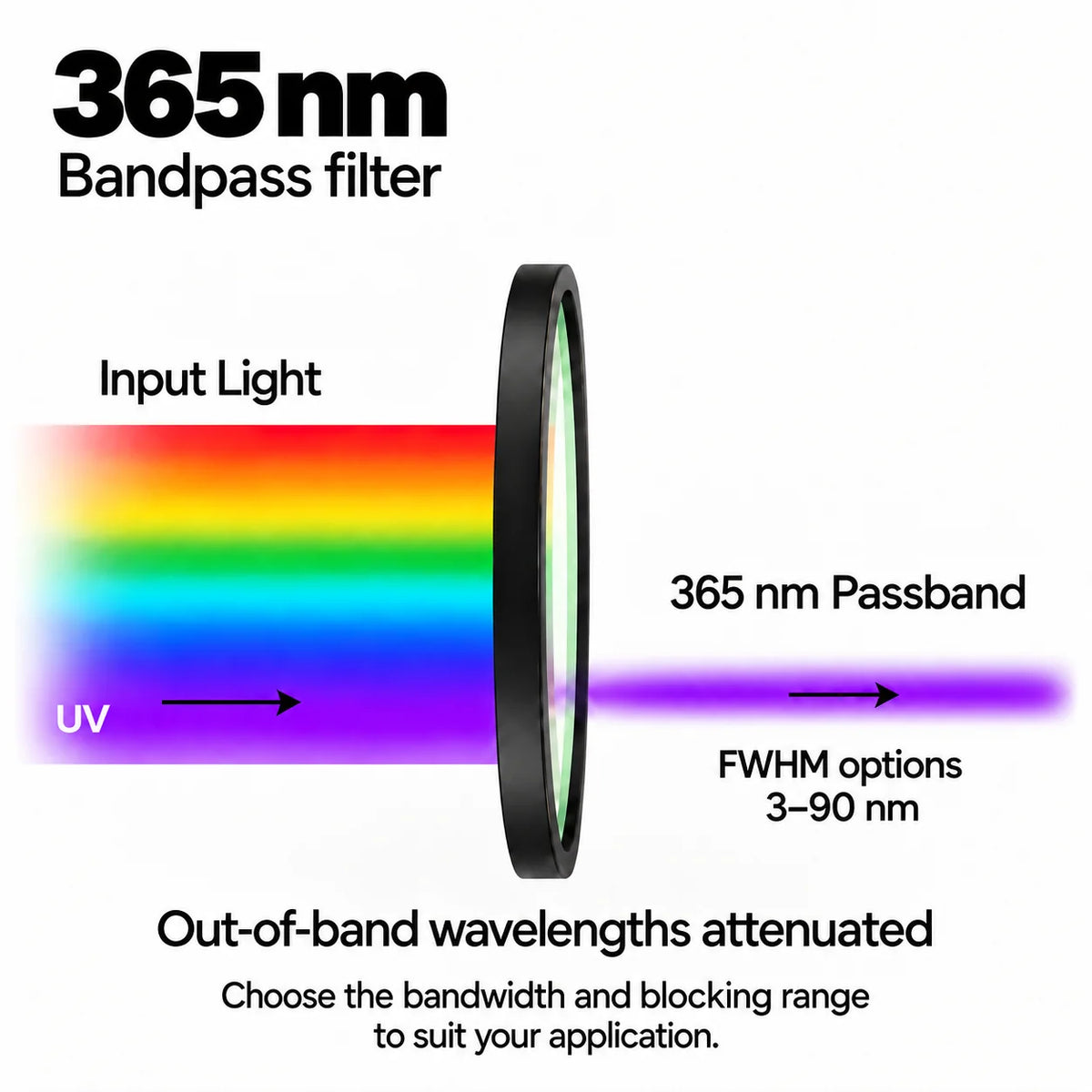

LED出力のクリーンアップと利用可能なUVA信号との実用的なバランスが必要な一般的な365 nm UV LEDシステムには、CWL 365 nm、FWHM 10–30 nmを使用します。

365 nm UV LEDの発光帯域はレーザーラインより広いため、10 nm、20 nm、30 nmなどの中程度の帯域幅は、光源のスペクトルクリーンアップ、UV検査、蛍光励起、露光システムに通常適しています。より多くのUVA出力が必要で、より広い波長選択を許容できる構成では、40 nm FWHM以上を使用してください。

水銀ランプまたは水銀キセノンランプ光源から水銀i線を分離する場合は、CWL 365 nm、FWHM 3–10 nmを使用します。

水銀ランプシステムでは、365 nmは実在するスペクトル線です。システムでi線をより強く選択する必要がある場合は、FWHMが3 nmまたは10 nmのフィルターが適しています。より広いUVA帯域を許容でき、より大きな透過信号が必要な構成では、FWHM 20–40 nmを使用します。

CWL 365 nm、FWHM 10–30 nmを使用して、キセノン、重水素、水銀キセノン、またはその他の広帯域UV光源から実用的なUVA帯域を選択します。

広帯域UV照明では、フィルターが広いスペクトルから365 nmを中心とする帯域を抽出します。波長をより明確に選択する場合は、FWHM 10–20 nmを使用します。照明、検査、または検出用に、より強い透過UVA信号が必要な場合は、FWHM 30–40 nm以上を使用します。

蛍光システムが365 nm励起を中心に設計されている場合、DAPI/Hoechst系の近UV励起チャンネルには、CWL 365 nm、FWHM 20–50 nmを使用してください。

蛍光顕微鏡または蛍光検出システムでは、通常、365 nmフィルターを試料より前の励起側に配置します。発光側フィルターは、365 nmではなく、実際の青色発光帯域を中心に設定する必要があります。励起フィルターを光源、ダイクロイックミラー、および発光フィルターセットに適合させてください。

365 nm硬化、樹脂露光、UV接着剤、コーティング、またはi線フォトレジスト露光システムには、CWL 365 nm、FWHM 20–40 nm以上を使用してください。

露光用途では、フィルターによって材料に照射されるUVA波長帯域が決まります。ランプまたはLEDのスペクトル、必要な放射照度、365 nm付近での材料感度、および帯域外ブロッキング要件に応じてFWHMを選択してください。

対象信号が 365 nm 付近にある場合は、CWL 365 nm、FWHM 3–20 nm のフィルターを、UV強化型シリコンフォトダイオード、PMT、UV感度を持つ分光器、またはUV対応カメラの前に使用してください。

検出器側でのフィルタリングでは、フィルターによって 365 nm の信号を透過させながら、対象帯域外の不要な背景光を低減する必要があります。波長分離を強化する必要がある場合は、FWHM 3–10 nm を使用してください。信号スループットを重視する場合は、FWHM 20 nm 以上を使用してください。
