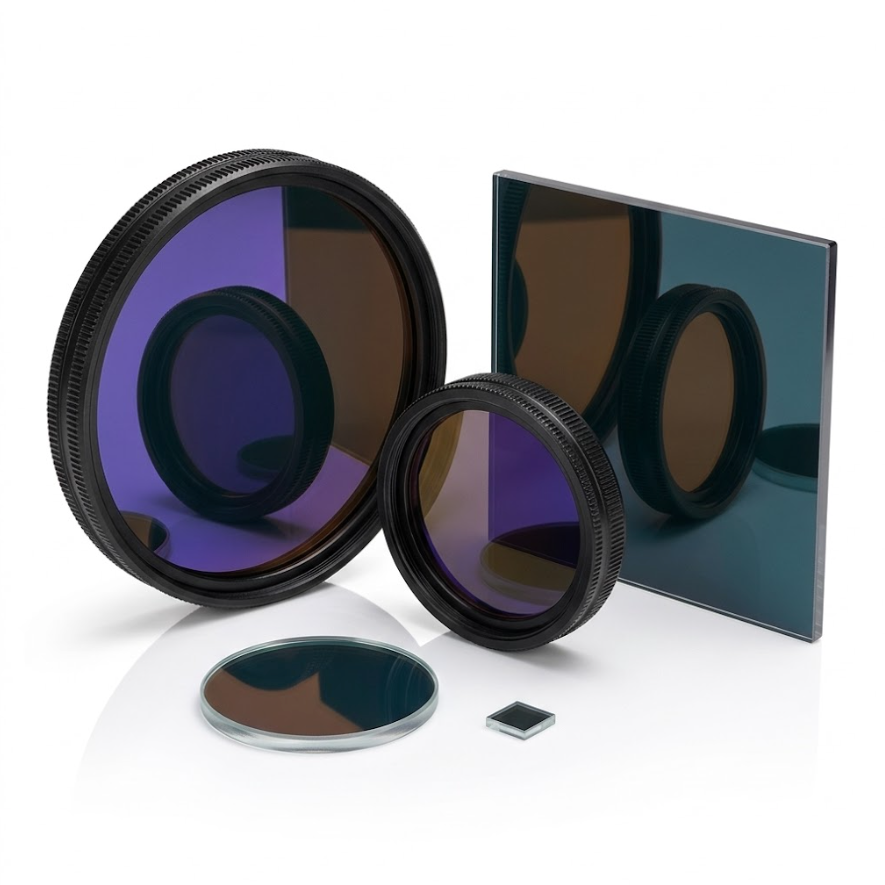

특정 응용 분야를 위한 980nm 필터 선택 가이드
이 가이드에서는 980nm 파장 애플리케이션을 위한 필터 구성 전략을 개략적으로 설명하고, 실제 시나리오를 통해 요구 사항을 분석하며, 각 선택의 기술적 근거를 설명합니다.
1. 광섬유 통신 시스템의 펌프 광 격리
애플리케이션 컨텍스트: 에르븀 첨가 광섬유 증폭기(EDFA)에서 980nm 펌프 광과 1550nm 신호 광의 효율적인 결합 및 분리는 최적의 증폭 성능을 위해 중요합니다.
필터 구성 요구 사항

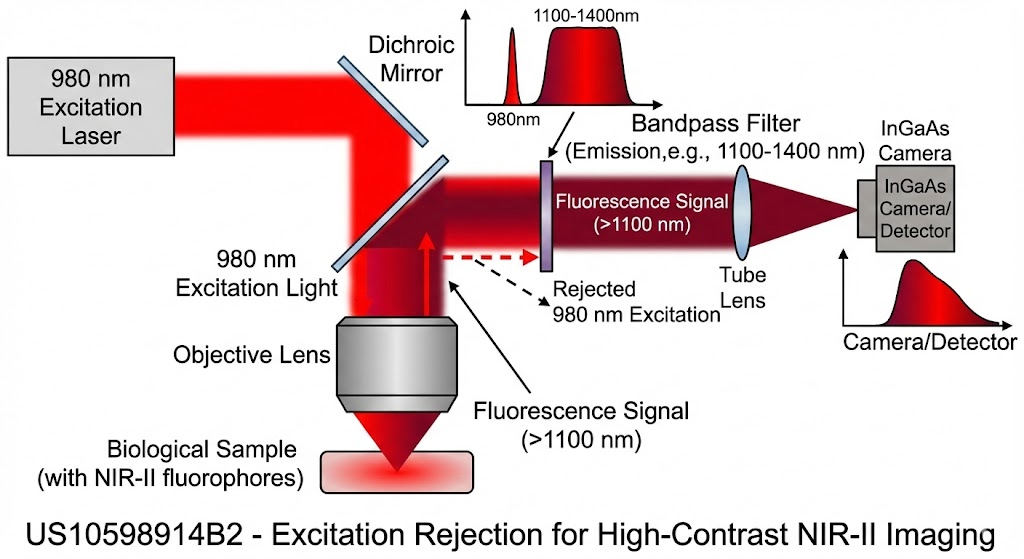

a. 파장 분할 다중화(WDM) 필터
- 중심파장: 980nm (±0.5nm)
- 대역폭: ≤1nm(FWHM, 반치폭)
- 투과율: >95% (980nm 대역에서)
- 반사율: >99% (1550nm 대역에서)
- 손상 임계값: >10W/cm² (연속파)
b. 재료 및 공정
- 이온 빔 스퍼터링을 통해 적용되는 다층 유전체 코팅(예: Ta₂O₅/SiO₂)을 활용하여 협대역 통과 특성을 위한 필름 두께의 정밀한 제어가 가능합니다.
- 기판: 낮은 열팽창 계수(5.5×10⁻⁷/℃)를 가진 용융 실리카를 선택하여 -40℃~85℃에서 안정적인 성능을 보장합니다.
선택 논리
- 협대역 설계: 980nm 펌프 광은 EDFA의 에르븀 이온 흡수 피크(976nm±4nm)와 거의 일치해야 합니다. 대역폭이 너무 높으면 펌프 효율이 감소하거나 신호광 누출이 발생합니다.
- 높은 1550nm 반사율: 최적화된 코팅 설계를 통해 신호광이 펌프 경로로 반사되는 것을 방지하여 OD6 수준의 차단(투과율 <0.001%)을 달성합니다.
- 높은 데미지 저항력: 코팅의 열 손상을 방지하기 위해 고출력 펌프 레이저 출력(일반적으로 200~1000mW)을 견딥니다.
문제 해결
- 기존 빔 분할기를 사용할 때 크로스토크를 20dB 이상에서 -40dB 미만으로 줄여 시스템의 신호 대 잡음비를 크게 개선합니다.
- 필름 시스템 최적화를 통해 온도에 따른 파장 편차를 일반적인 0.01nm/℃에서 ±0.05nm로 최소화하여 장기적인 안정성을 보장합니다.

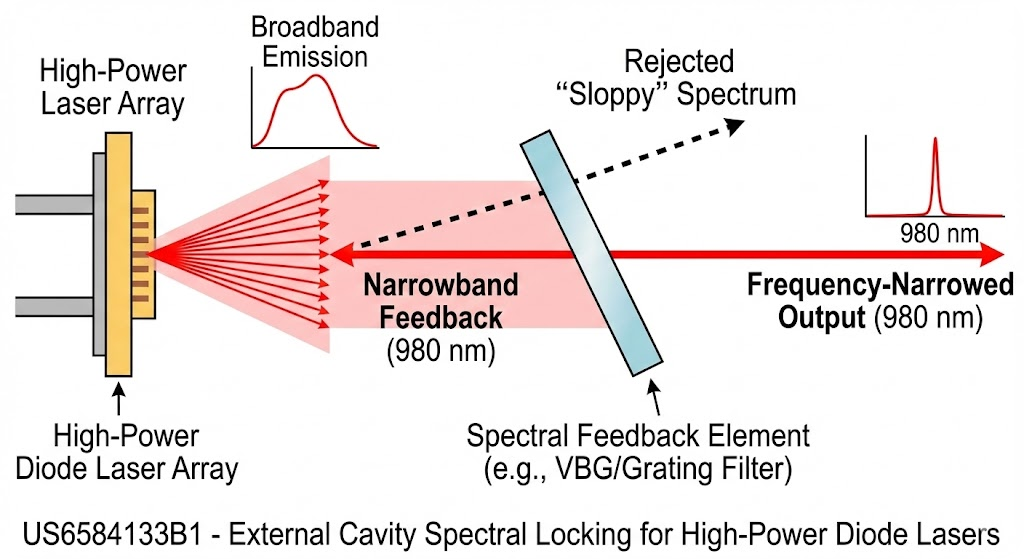

2. 레이저 의료기기의 정밀한 파장 제어
애플리케이션 컨텍스트: 전립선 적출술에 사용되는 980nm 반도체 레이저는 수술 중 균형 잡힌 조직 절제와 지혈이 필요합니다.
필터 구성 요구 사항

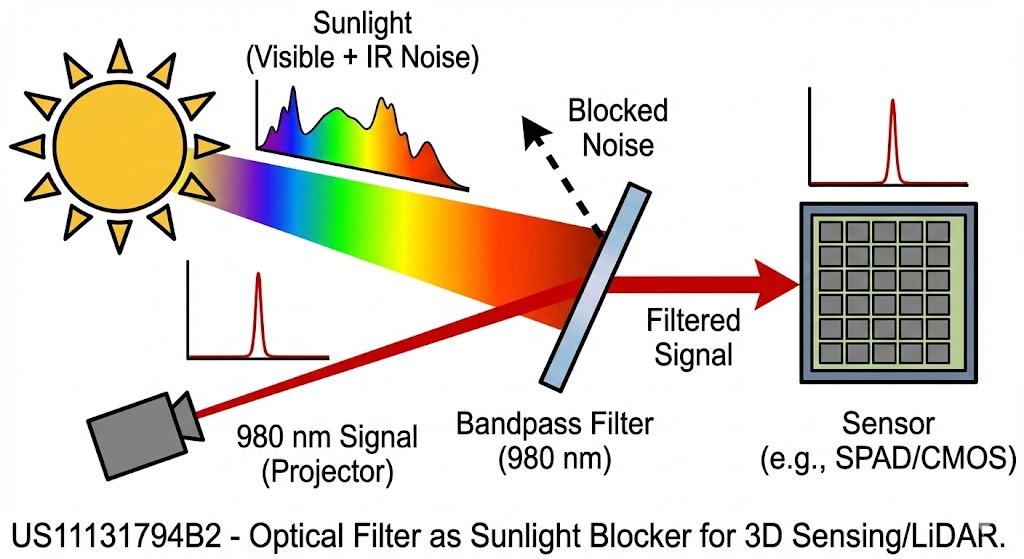

a. 대역 통과 필터
- 중심파장: 980nm (±2nm)
- 대역폭: 10nm(FWHM)
- 투과율: >85% (980nm 대역)
- 차단 깊이: OD4(가시광선 및 적외선 >1050nm)
- 레이저 손상 임계값: >20J/cm²(10ns 펄스)
b. 재료 및 공정
- 기판: 실리콘(Si), 저렴한 비용으로 근적외선(1.1–6μm)에서 90% 이상의 투과율을 제공합니다.
- 이온 지원 증착 기술은 5B 레벨의 코팅 접착력을 보장하고 수술 환경에서 습기와 화학적 부식에 강합니다.
선택 논리
- 협대역 정밀도: 헤모글로빈과 수분의 흡수 피크(흡수 계수가 980nm에서 균형을 이루는 지점)에서 레이저 에너지를 집중시켜 절제 효율성과 지혈을 최적화합니다.
- 가시광선 차단: 외과의사의 시각적 방해를 제거하고 주변 조직을 빛으로부터 손상으로부터 보호합니다.
- 고전력 허용 오차: 장시간 사용 시 코팅 내구성을 보장하는 연속 레이저 출력(10~80W)에 대한 ISO 11146 표준을 충족합니다.
문제 해결
- 조직 침투 깊이를 ±0.5mm(무필터)에서 2mm 이내로 안정화하여 우발적인 조직 손상 위험을 줄입니다.
- OD4 수준 차단을 통해 신호 강도의 0.01% 미만으로 환경적 빛 간섭을 차단하여 수술 중 영상 선명도를 향상시킵니다.
3. 주요 매개변수 비교 및 선택 고려 사항
매개변수 비교
- 광섬유 통신(EDFA): ±0.5nm
- 레이저 의학(전립선 수술): ±2nm
- 광섬유 통신 : ≤1nm
- 레이저 의학 : 10nm
- 광섬유 통신: >10W/cm² (연속파)
- 레이저 의학: >20J/cm² (펄스)
- 광섬유 통신: 용융 실리카 + 유전체 코팅
- 레이저의학 : 실리콘 + 경질 硬膜镀层(하드코팅)
- 광섬유 통신: -40℃~85℃
- 레이저 의학 : 0℃–50℃
선택 지침
a. 정확도가 중요한 시나리오(예: EDFA): 파장에 민감한 광 증폭 시스템에 필수적인 ±0.1nm 파장 정밀도를 위해 유전체 코팅 필터를 선택하세요.
b. 고출력 시나리오(예: 레이저 수술): 용융 실리카보다 열전도도(148W/m·K)가 20배 높은 실리콘 기반 필터를 우선시하여 효율적인 방열이 가능합니다.
c. 환경 적응성: 고온 환경(>60℃)에서는 최대 80℃까지 안정적인 투과율을 유지하는 게르마늄(Ge) 기판을 사용합니다.
필터 구성을 애플리케이션별 요구 사항에 맞게 조정함으로써 이러한 선택은 파장 분리, 에너지 제어, 환경적 내구성에 대한 중요한 과제를 해결하고 최적의 시스템 성능과 안정성을 보장합니다.
