BP540-55 밴드패스 필터(CWL=540nm, FWHM=55nm)

크기 옵션의 경우, 비장착 필터와 장착 필터는 다른 크기 참조를 사용합니다.

비장착 필터

• 표시된 크기는 실제 필터 크기를 나타냅니다.

• 예: 12.5mm 비장착은 필터가 직경 12.5mm임을 의미합니다.


장착 필터

• 표시된 크기는 일반적으로 마운트의 외부 크기를 나타냅니다.

• 내부 필터는 일반적으로 마운트보다 작습니다.

• 예: 12.5mm 장착은 마운트 외부가 12.5mm인 반면, 내부 필터는 약간 더 작음을 의미합니다.

• 내부 필터는 일반적으로 장착 외부 직경보다 약 1–1.5mm 작습니다.

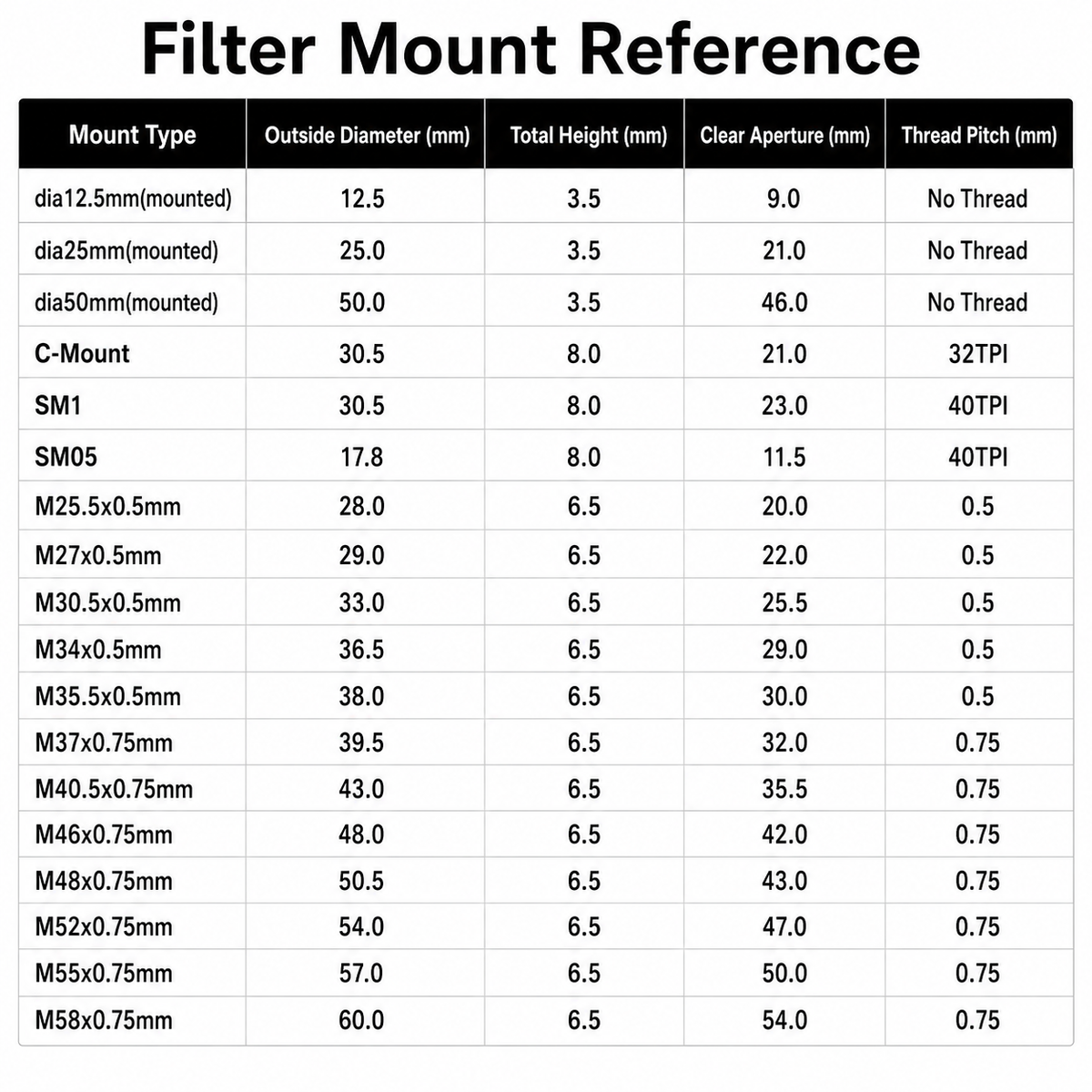

마운트 유형

• 장착이 자동으로 나사산을 의미하지는 않습니다.

• 장착으로만 표시된 경우, 일반적으로 매끄럽고 나사산이 없는 마운트를 의미합니다.

• 나사산 마운트는 M25.5 × 0.5mm 또는 SM1과 같은 나사산 표준을 명시해야 합니다.


참고

• 시스템이 외경, 유효 구경, 두께 또는 나사산 표준에 대한 엄격한 요구 사항이 있는 경우, 주문 전에 확인하십시오.

필터의 두께는 필터가 마운트되지 않은 상태로 제공되는지 아니면 마운트된 상태로 제공되는지에 따라 달라집니다.

마운트되지 않은 필터

• 일반적으로 0.5mm~2mm

• 일반적인 두께: 0.5mm, 1.1mm, 1.5mm

• 그 외의 경우 약 0.3mm~3mm 범위일 수 있습니다.

• 두께는 기판, 코팅 설계 또는 고객 요구 사항에 따라 달라질 수 있습니다.


마운트된 필터

• 총 외부 두께는 마운트 구조에 따라 달라집니다.

• 나사산이 없는 마운트: 일반적으로 약 3.5mm 또는 6mm

• 미터 나사산 마운트: 일반적으로 약 6.5mm~7.5mm


참고

• 시스템에 엄격한 두께 제한이 있는 경우 주문하기 전에 필요한 두께를 확인하십시오.

고정 방식은 마운트의 나사산 유무에 따라 달라집니다.

나사산 없는 마운트

• 필터는 일반적으로 접착제로 고정됩니다.

• 필터는 조립 후 마운트 내부에 고정됩니다.

• 필터는 일반적으로 장착 후 분리할 수 없습니다.


나사산 있는 마운트

• 필터는 일반적으로 고정 링으로 고정됩니다.

• 접착제는 일반적으로 필요하지 않습니다.

• 필터는 일반적으로 나중에 제거하거나 교체할 수 있습니다.


참고

• 필터 분리가 필요한 경우, 주문 전에 고정 링이 있는 나사산 마운트를 요청하십시오.

예, 하지만 필터를 법선 입사각이 아닌 다른 각도에서 사용할 경우 스펙트럼이 이동할 수 있습니다.

협대역 통과 필터

• 10nm FWHM 부근: 0-5°와 같은 작은 각도는 일반적으로 영향이 제한적입니다.

• 10-15°에서는 파장 이동이 눈에 띄게 나타날 수 있습니다.

• 정밀한 스펙트럼 시스템은 주문 전에 AOI를 신중하게 확인해야 합니다.


광대역 통과 필터

• 50-100nm FWHM 부근: 일반적으로 각도 변화에 더 잘 견딥니다.

• 15-20°에서도 일부 시스템에서는 여전히 허용될 수 있습니다.

• 최종 적합성은 필요한 통과 대역과 차단 범위에 따라 달라집니다.


참고

• 비법선 입사는 편광 관련 효과를 유발할 수도 있습니다.

• 시스템이 더 큰 AOI, 편광 또는 엄격한 파장 허용 오차를 사용하는 경우 주문 전에 확인하시기 바랍니다.

네. 선택된 각도에서 AOI(입사각) 테스트를 제공할 수 있습니다.

AOI 테스트 옵션

• 일반적인 테스트 각도: 5°, 10°, 15°, 20°, 30°

• 비정상 입사(non-normal incidence) 시 파장 변화를 검토하는 데 사용

• 레이저, 이미징 또는 각도에 민감한 광학 시스템에 적합


비용

• 각도당 USD 35

• 최소: 요청당 2개 각도


참고

• AOI 테스트는 주문 전에 요청할 수 있습니다.

• 이를 통해 시스템 호환성을 확인하기 전에 측정된 성능을 검토할 수 있습니다.

확실하지 않다면 자체 시스템에서 샘플을 테스트하는 것이 적합성을 확인하는 가장 좋은 방법입니다.

샘플 테스트

• 자격이 있는 회사, 연구소, 대학 또는 연구 그룹 고객에게 제공

• 일반적으로 미화 150달러 미만의 제품 또는 주문에 적용됩니다.

• 먼저 테스트한 후 필터가 시스템에 적합한 경우에만 비용을 지불할 수 있습니다.


테스트 후 반품

• 필터가 적합하지 않은 경우 테스트 후 반품할 수 있습니다.

• 반품 승인은 제품 상태 및 검토에 따라 달라집니다.

• 맞춤형, 개조된, 손상된 또는 오염된 제품은 해당되지 않을 수 있습니다.


참고

• 샘플 테스트가 가능한지 확인하려면 주문 전에 당사에 문의하십시오.
