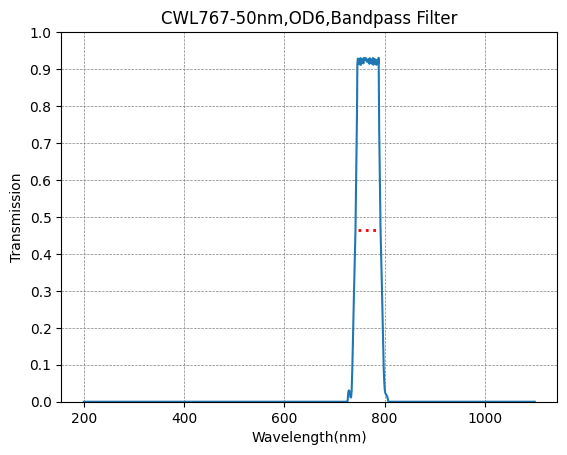

BP767-50 밴드패스 필터(CWL=767nm,FWHM=50nm)

크기 옵션의 경우 비마운트형 필터와 마운트형 필터에 서로 다른 크기 기준이 적용됩니다.

비마운트 필터

• 표기된 크기는 필터의 실제 크기를 의미합니다

• 예: 12.5mm 비마운트형은 필터 자체의 직경이 12.5mm임을 의미합니다

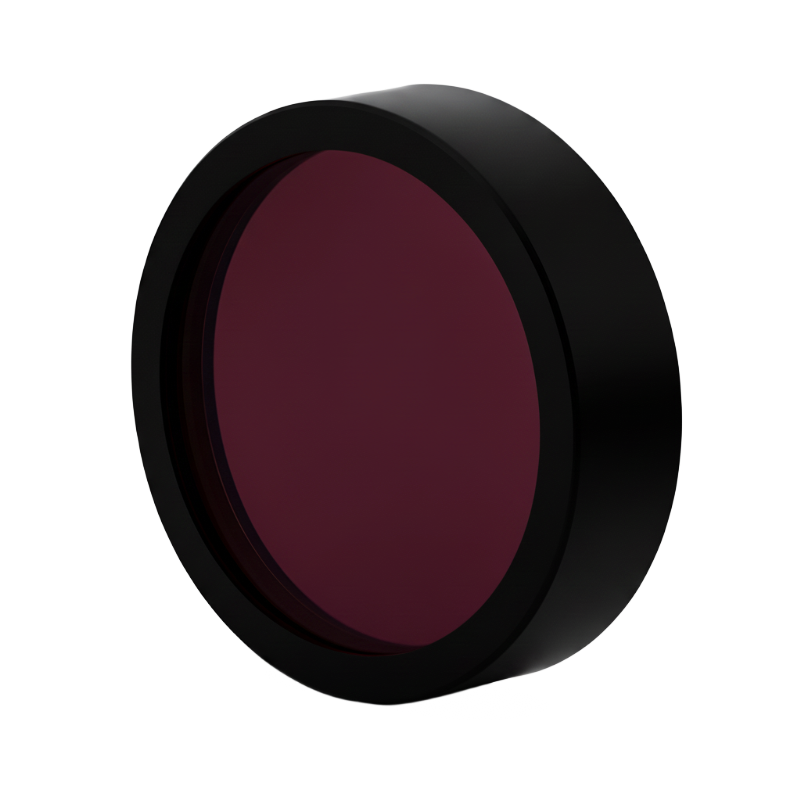

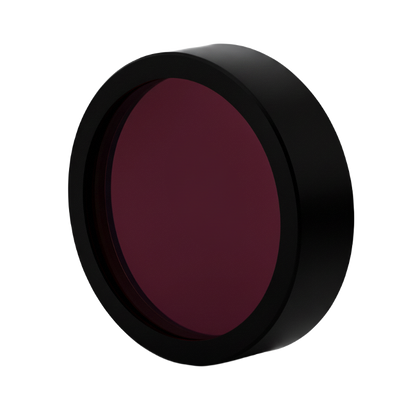

마운트형 필터

• 표기된 크기는 일반적으로 마운트의 외부 치수를 의미합니다

• 내부 필터는 일반적으로 마운트보다 작습니다

• 예: 12.5mm 마운트형은 마운트의 외부 크기가 12.5mm이고 내부 필터는 이보다 약간 작다는 의미입니다

• 내부 필터의 직경은 일반적으로 마운트 외경보다 1–1.5mm 작습니다


마운트 유형

• 마운트 장착형이라고 해서 반드시 나사산이 있는 것은 아닙니다

• 단순히 마운트형으로만 표시된 경우 일반적으로 나사산이 없는 매끄러운 마운트를 의미합니다

• 나사식 마운트에는 M25.5 × 0.5mm 또는 SM1
  와 같은 나사 규격을 명시해야 합니다

참고

• 시스템에 외경, 유효 구경, 두께 또는 나사 규격에 대한 엄격한 요구 사항이 있는 경우 주문 전에 확인하십시오.

필터 두께는 필터가 비마운트형 또는 마운트형 중 어느 형태로 공급되는지에 따라 달라집니다.

비마운트 필터

• 일반적으로 0.5mm–2mm

• 일반적인 두께: 0.5mm, 1.1mm, 1.5mm

• 그 밖의 경우에는 약 0.3mm–3mm 범위일 수 있습니다.

• 두께는 기판, 코팅 설계 또는 고객 요구 사항에 따라 달라질 수 있습니다


마운트형 필터

• 전체 외부 두께는 마운트 구조에 따라 달라집니다.

• 나사산 없는 마운트: 일반적으로 약 3.5mm 또는 6mm

• 미터 나사형 마운트: 일반적으로 약 6.5mm–7.5mm


참고

• 시스템에 엄격한 두께 제한이 있는 경우 주문 전에 필요한 두께를 확인해 주십시오.

고정 방법은 마운트의 나사산 유무에 따라 달라집니다.

나사산이 없는 마운트

• 필터는 일반적으로 접착제로 고정됩니다

• 조립 후 필터는 마운트 내부에 고정됩니다

• 필터는 일반적으로 장착 후 분리할 수 없습니다


나사형 마운트

• 필터는 일반적으로 고정 링으로 고정됩니다

• 일반적으로 접착제가 필요하지 않습니다

• 필터는 일반적으로 나중에 분리하거나 교체할 수 있습니다


참고

• 필터를 분리할 수 있어야 하는 경우 주문 전에 고정 링이 포함된 나사형 마운트를 요청해 주십시오.

예. 다만 필터를 수직 입사가 아닌 조건에서 사용하면 스펙트럼이 이동할 수 있습니다.

협대역 밴드패스 필터

• 약 10nm FWHM인 경우: 0–5°와 같은 작은 각도는 일반적으로 영향이 제한적입니다

• 10–15°에서는 파장 이동이 두드러질 수 있습니다

• 엄격한 분광 특성이 요구되는 시스템은 주문 전에 AOI를 주의 깊게 확인해야 합니다


광대역 밴드패스 필터

• 약 50–100nm FWHM: 일반적으로 각도 편이에 대한 허용도가 더 높음

• 일부 시스템에서는 약 15–20°도 허용될 수 있습니다

• 최종 적합성은 필요한 통과 대역과 차단 범위에 따라 달라집니다


참고

• 수직 입사가 아닌 경우 편광 관련 효과가 발생할 수도 있습니다

• 시스템에서 더 큰 AOI, 편광 또는 엄격한 파장 허용오차를 사용하는 경우 주문 전에 확인해 주십시오.

예. 선택한 각도에서 AOI(입사각) 테스트를 제공할 수 있습니다.

AOI 테스트 옵션

• 일반적인 시험 각도: 5°, 10°, 15°, 20°, 30°

• 비수직 입사 시 파장 이동을 검토하는 데 사용

• 레이저, 이미징 또는 입사각에 민감한 광학 시스템에 적합


비용

• 각도당 USD 35

• 최소: 요청당 2개 각도


참고

• 주문 전에 AOI 시험을 요청할 수 있습니다

• 이를 통해 시스템 호환성을 확인하기 전에 측정 성능을 검토할 수 있습니다

적합 여부가 확실하지 않은 경우, 실제 시스템에서 샘플을 테스트하는 것이 가장 좋은 확인 방법인 경우가 많습니다.

샘플 테스트

• 자격 요건을 충족하는 기업, 실험실, 대학 또는 연구 그룹 고객에게 제공됩니다

• 일반적으로 USD 150 미만의 제품 또는 주문에 적용됩니다

• 필터를 먼저 테스트하고 시스템에서 제대로 작동하는 경우에만 결제할 수 있습니다.


테스트 후 반품

• 필터가 적합하지 않은 경우 테스트 후 반품할 수 있습니다

• 반품 승인 여부는 제품 상태와 검토 결과에 따라 결정됩니다

• 맞춤형, 개조, 손상 또는 오염된 제품은 대상에서 제외될 수 있습니다


참고

• 샘플 테스트 가능 여부를 확인하려면 주문 전에 문의해 주십시오.
