SP750 쇼트패스 필터 (T＞95%@420-740nm, OD6@760-1200nm)

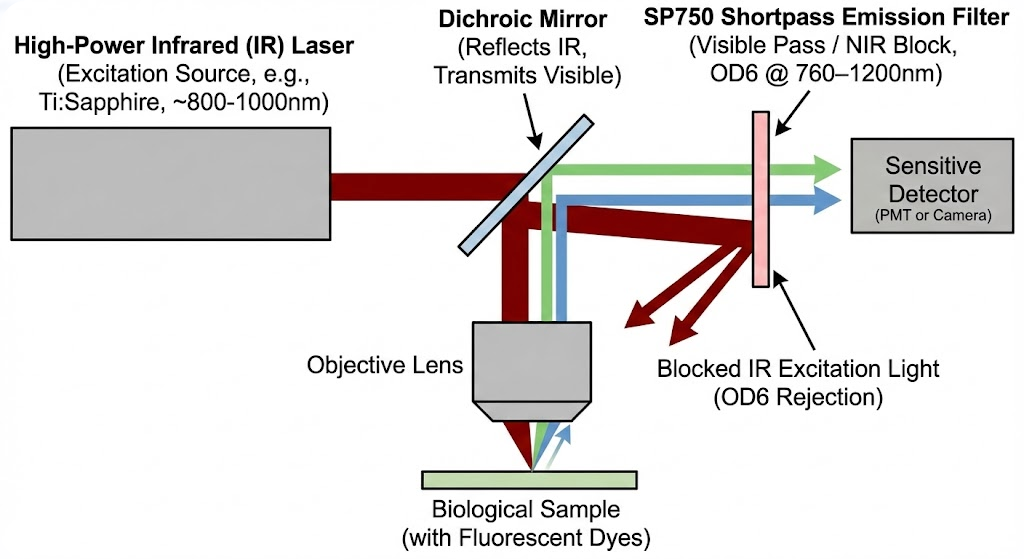

다광자(이광자) 현미경 검사

이 사양은 다광자 현미경용 방출 필터의 전형적인 구성과 일치합니다.

• 작동 원리: 다광자 현미경에서는 고출력 적외선 레이저를 사용하여 생체 조직 깊숙이 빛을 전달합니다. 이 레이저는 시료의 형광 염료를 여기시키며, 여기된 염료는 가시광선을 방출합니다.
• 필터의 역할: 여기 광원으로 사용되는 매우 강한 적외선 레이저를 차단하면서 미약한 가시광 발광(형광)을 검출해야 합니다. 여기 레이저의 출력이 매우 높으므로 해당 레이저광이 민감한 검출기(PMT 또는 카메라)에 도달하지 않도록 OD6 등급(1,000,000:1 제거비)이 필요합니다.

광원 요청:

• 다광자(이광자) 현미경에서 광원은 전체 시스템에서 가장 중요한 구성 요소입니다. 이 기술은 "비선형" 광학(두 광자가 정확히 같은 펨토초에 하나의 분자와 충돌하는 현상)을 기반으로 하므로 일반적인 연속광 램프나 다이오드 레이저를 사용할 수 없습니다. 반드시 초고속 펄스 레이저를 사용해야 합니다.

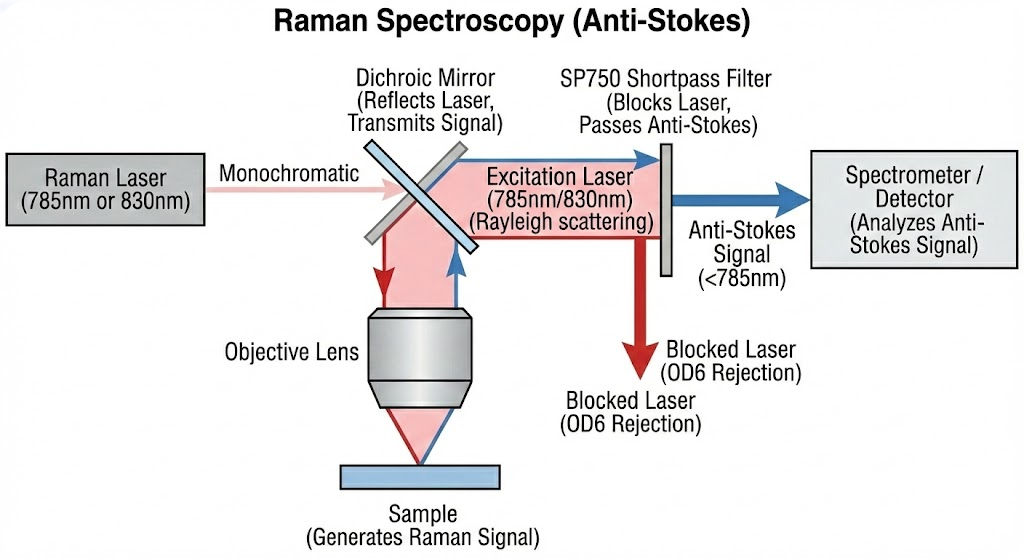

라만 분광법(반스토크스)

"Anti-Stokes" 산란(레이저보다 더 짧은 파장 또는 더 높은 에너지 쪽으로 이동한 신호)을 분석할 때 785nm 또는 830nm 라만 레이저 라인을 차단하는 데 사용할 수 있습니다.

권장 광원

사용하는 "광원"은 필터의 어느 쪽에 있는지에 따라 달라집니다.

A. 필터가 차단하도록 설계된 광원(여기 광원)

이는 시료를 조명하거나 여기하는 데 사용하는 광원입니다. 필터는 이 빛으로 인해 검출기가 포화되는 것을 방지합니다.

• Ti:Sapphire 레이저(파장 가변형): 다광자 현미경에 가장 일반적으로 사용되는 광원으로, 보통 760nm에서 1000nm 사이로 조정됩니다.
• Nd:YAG 레이저: 1064nm에서 작동합니다. 이 필터는 해당 파장을 완전히 차단합니다.
• NIR 다이오드 레이저: 일반적인 파장으로는 785nm, 808nm, 830nm 또는 980nm 등이 있습니다.

B. 필터가 투과하도록 설계된 광원(신호 광원)

이는 필터를 통과하여 눈이나 카메라로 관찰되는 광원(또는 신호)입니다.

• 형광단(형광 염료):DAPI / Hoechst(청색 방출 ~460nm)GFP / FITC(녹색 방출 ~510nm)RFP / mCherry / Texas Red(적색 방출 ~610nm)참고: Cy5(방출 ~670nm)은 투과시키지만 NIR의 더 긴 파장 영역에서 방출하는 염료(예: Cy7)는 차단합니다.
• 광대역 백색광(할로겐/제논): 투사 또는 조명 시스템에 사용하면 이 필터는 빔에서 열(IR)을 제거하고 "차가운" 가시광을 투과시켜 빔을 효과적으로 "정제"합니다.
