LP900 NIR 롱패스 필터 | 915-1100nm >90% 투과

LP900 롱패스 필터 (T>90%@915-1100nm, OD4@200-890nm)

SO3040096

투과 시작 파장

투과 시작=900nm

투과 // 차단

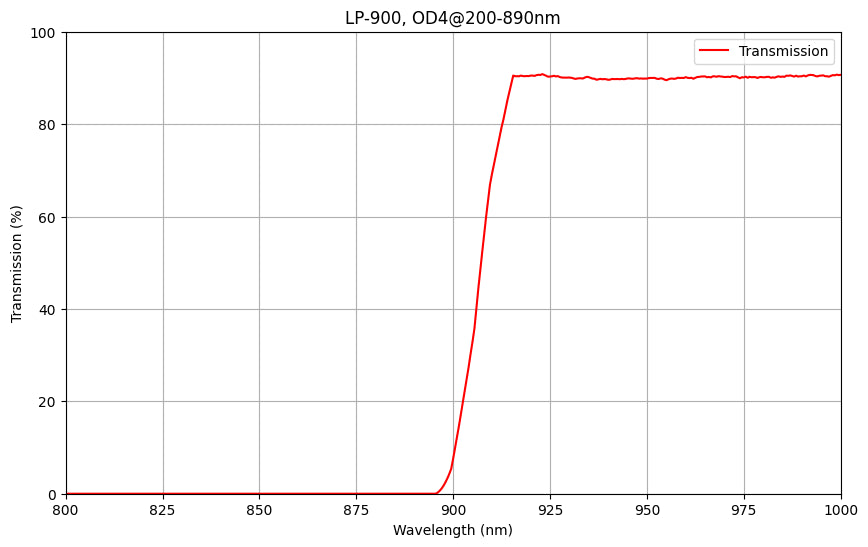

T>90%@915-1100nm // OD4@200-890nm

치수

SO3040096n-d12.5u

재고 있음

$45.00

예. 기재된 필터는 일반적으로 재고가 있지만, 최종 공급 가능 여부는 크기와 수량에 따라 달라질 수 있습니다.

대부분의 필터는 중간 크기의 코팅된 기판 상태로 보관됩니다
일반적으로 배송 전에 최종 크기로 다이싱됩니다
긴급 주문, 맞춤형 크기 또는 대량 주문의 경우 준비 시간이 달라질 수 있습니다

코팅된 소재의 재고 상황에 따라 일반적으로 광학 필터를 맞춤형 외형 치수로 절단할 수 있습니다.

맞춤형 크기

일반적인 맞춤형 크기 범위: 3 × 3mm~60 × 60mm
맞춤형 크기 변경은 외형 치수에만 적용됩니다
두께는 일반적으로 원래 필터 사양을 따릅니다
최종 제작 가능 여부는 코팅된 소재의 크기와 절단 요구 사항에 따라 달라집니다

장착

표준 마운트 옵션은 다음과 같습니다.
dia12.5mm(마운트형) - OD = dia12.5mm,두께=3.5mm,나사산 없음
dia25mm(마운트형) - OD = dia25mm,두께=3.5mm,나사산 없음
마운트형 옵션에는 나사산이 없는 마운트 또는 나사산이 있는 마운트가 포함될 수 있습니다
수량 및 기계적 요구 사항에 따라 맞춤형 마운팅이 가능할 수 있습니다

참고

주문 전에 필요한 크기, 수량, 마운트 유형 및 제품 링크를 보내 주십시오.

예. 엔지니어링 검토를 위해 투과 곡선 또는 관련 스펙트럼 데이터를 요청할 수 있습니다.

제품 페이지 링크를 복사하여 shop@syronoptics.com 주소로 이메일을 보내 주시면 1영업일 이내에 답변을 받으실 수 있습니다.

지원되는 대부분의 지역으로 광학 제품을 배송합니다. 배송비와 배송 방법은 결제 전에 확정됩니다.

배송비

배송비는 일반적으로 소포당 5–40 USD입니다.
USD 300를 초과하는 주문에는 무료 배송이 적용됩니다
최종 비용은 배송지, 포장 크기, 주문 금액 및 배송 방법에 따라 달라집니다
배송비는 결제 과정에서 표시되거나 결제 전에 확인됩니다.

배송 가능 지역

일반적으로 유럽, 북미, 아시아, 중동 및 오세아니아 지역으로 배송합니다
물류 또는 통관 상황에 따라 일부 국가에서는 이용할 수 없을 수 있습니다

납기

대부분의 재고 제품은 배송 전 준비에 1–5영업일이 소요됩니다
발송 후 배송 기간은 목적지와 배송 방법에 따라 달라집니다
배송 추적 정보는 제공 가능한 시점에 안내해 드립니다

참고

결제 시 배송지를 선택할 수 없는 경우 주문 전에 문의해 주십시오.

구매 절차에 따라 온라인으로 주문하거나 견적을 요청하거나 은행 송금을 이용할 수 있습니다.

주문 전에 견적을 요청할 수 있나요?

예, 결제 전에 공식 견적서를 받으실 수 있습니다
기업 구매, 대량 주문, 맞춤형 크기 또는 특별 배송 요건에 권장
제품 링크, 수량, 도착 국가 및 가능한 경우 청구 정보를 보내 주십시오

사용 가능한 온라인 결제 수단은 무엇인가요?

신용카드
Apple Pay
Google Pay

은행 송금을 지원합니까?

예, 은행 송금이 가능합니다
가능한 지역에서는 현지 은행을 통한 다중 통화 결제를 지원합니다
현지 수취 계좌에는 미국, 영국, 독일, 싱가포르 및 홍콩 은행 계좌가 포함될 수 있습니다
중국 본토 내에서 중국 위안화로 결제하려면 현지 파트너에게 문의해 주십시오
중국 본토의 적격 거래에는 VAT fapiao가 지원될 수 있습니다

기업 구매 주문서를 지원합니까?

기업 구매 주문서는 확인 후 지원될 수 있습니다
소속 기관에서 PO 처리, 견적서 또는 청구서 대조가 필요한 경우 주문 전에 문의해 주십시오

NET 결제 조건을 이용할 수 있습니까? (수령 후 결제)

자격 요건을 충족하는 기관에는 NET 7 또는 NET 30 결제 조건이 제공될 수 있습니다
승인은 회사 유형, 주문 금액, 결제 이력 및 내부 검토에 따라 결정됩니다
NET 결제 조건이 필요한 경우 주문 전에 문의해 주십시오

수입 관세, 세금 및 통관 처리는 도착 국가와 배송 방법에 따라 달라집니다.

관세와 세금이 포함되어 있습니까?

DHL 또는 FedEx와 같은 특급 배송 서비스를 이용하는 경우 관세, 세금 및 통관 수수료는 일반적으로 구매자가 부담합니다
최종 수입 비용은 도착 국가, 신고 가격 및 현지 세관 규정에 따라 달라집니다
결제 전에 명확히 확인되지 않는 한 관세와 세금은 포함되지 않습니다

SyronOptics에서 수입 통관을 지원할 수 있습니까?

일부 지역에서는 수입 절차가 포함된 배송을 이용할 수 있습니다
지원 지역에는 미국, 캐나다, 영국, 유럽, 중국 본토, 홍콩, 싱가포르, 호주 및 뉴질랜드가 포함될 수 있습니다.
수입 절차 포함 배송의 경우 통관 및 현지 배송 준비를 지원합니다
이 옵션은 특급 배송보다 느릴 수 있습니다

참고

확실하지 않은 경우 해당 지역에서 수입 절차가 포함된 배송이 지원되는지 당사에 문의하여 확인하십시오.

이 LP900 롱패스 필터는 컷온 영역보다 긴 파장은 투과시키고 더 짧은 파장의 빛은 줄이도록 설계되었습니다. 장파장 신호를 가시광 또는 단파장 NIR 배경과 분리해야 하는 적외선 센싱, 광 검출 및 머신 비전 시스템에 적합합니다. 장파장 적외선 신호를 단파장 배경과 분리하고 원치 않는 복사로부터 검출기를 보호합니다.

주요 사양:

파장 / 주요 사양: 900 nm 차단 시작 파장
대역폭 / 천이 사양: 천이 특성은 사양표를 참조하십시오
투과 / 차단: T>90%, 915-1100 nm부터 ; OD4, 200-890 nm부터
형식 / 맞춤 옵션: 25.4 mm 직경 및 60x60mm로 제공, 마운팅 옵션

LP900 롱패스 필터 (T>90%@915-1100nm, OD4@200-890nm) 제품 사양
부품 번호
PN	SO3040096
사양
투과 개시 파장	900nm
차단 영역	OD4
필터링 메커니즘	반사형
작동 조건
입사각(AOI)	0 ± 5°
작동 온도	'-40 to 90 °C
소재 및 코팅
기판	D263t
코팅 방식	E-Beam
필터 구조	일체형
기계 사양
치수 공차	'-0.2mm / +0mm

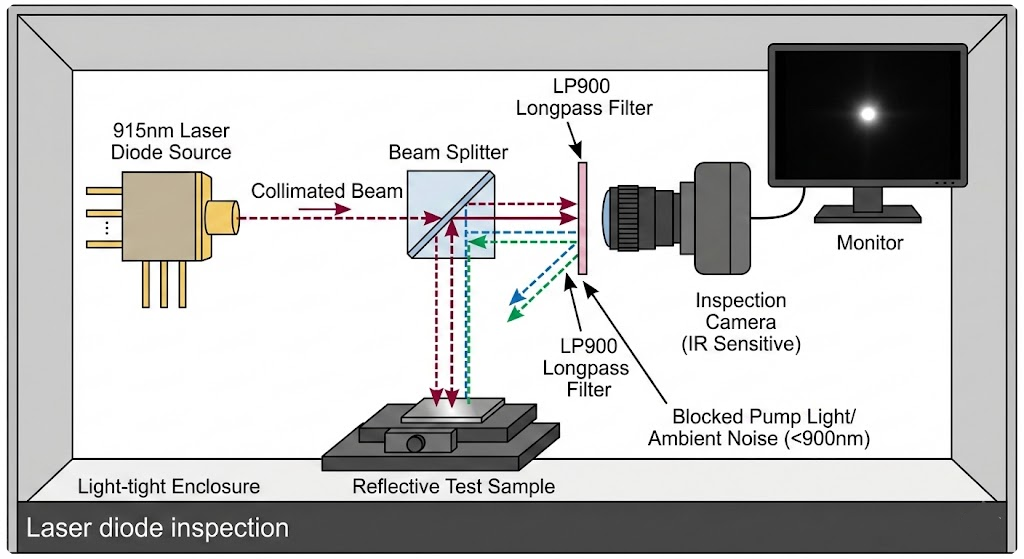

LP900 Longpass Filter - Laser Diode Inspection

LP900 장파장 통과 필터 - 레이저 다이오드 검사

레이저 다이오드 검사

915nm 레이저 다이오드 관찰용으로 특별히 사용됩니다. 필터가 레이저의 "펌프" 광 또는 주변 잡광을 차단하여 카메라에는 반사된 레이저광만 보입니다.

권장 광원

이 필터를 효과적으로 사용하려면 광원이 반드시 900nm 이상의 파장 영역에서 상당한 에너지를 출력해야 합니다. 일반적인 백색 LED는 이 필터를 통해 보면 완전히 검게 보입니다.

915nm 또는 940nm LED: 이들은 가장 적합한 광원입니다. LP900은 출력의 거의 100%를 투과시키면서 그 밖의 모든 주변 간섭광을 차단합니다. 940nm는 일반적인 "비가시" IR 파장입니다.
915nm 레이저 다이오드: 응용 분야에서 언급했듯이, 이는 이 필터의 특정 목표 파장입니다.
제논 스트로브: 제논은 전체 스펙트럼을 포괄하지만 IR 출력이 강합니다. 이 필터는 가시광 플래시를 차단하여 고강도 IR 펄스만 카메라에 도달하게 합니다.
할로겐/텅스텐: 작동 온도가 높고 최대 2000nm+에 달하는 막대한 양의 적외선을 방출하므로, 열 관리에 문제가 없다면 LP900 응용 분야에 매우 적합한 광원입니다.

LP900 장파장 통과 필터 - 법과학

법과학(혈액 및 총기 발사 잔류물)

IR 차단 필터를 제거한 카메라에 사용하면 LP900을 통해 데님과 같은 어두운 직물이 흰색 또는 반사성으로 보이게 하면서 잔류물은 어둡게 유지하여 혈흔이나 총격 잔류물을 확인할 수 있습니다.

권장 광원

고강도 940nm IR LED: 940nm는 LP900의 투과 창(T>90%) 내에 완전히 포함되는 표준 적외선 파장입니다.
할로겐 또는 텅스텐 백열 램프: IR 방출량이 매우 적은 최신 백색 LED와 달리, 할로겐 전구는 심적외선을 포함하는 강한 광대역 스펙트럼을 방출합니다.

유사한 밴드패스 필터

제품 FAQ

투과 시작 / 차단 파장은 에지패스 필터가 빛을 투과하기 시작하거나 중단하는 전이점입니다. 실제 시스템에서는 통과가 허용되는 파장 범위와 감쇠 또는 차단되는 파장 범위를 정의합니다.

차단 영역은 필터가 불필요한 빛을 억제하도록 설계된 파장 범위입니다. 실제 시스템에서는 차단 성능이 더 높거나 차단 범위가 더 넓을수록 배경 신호, 미광 및 검출기 간섭을 줄이는 데 도움이 됩니다.

차단 깊이 / 광학 밀도(OD)는 차단 영역에서 불필요한 빛이 얼마나 강하게 억제되는지를 나타냅니다. 예를 들어 OD6 @ 200–1200nm는 필터가 200–1200nm부터 약 0.0001% 투과율까지의 파장을 차단하도록 설계되었다는 뜻이며, 미광, 배경 신호 및 검출기 과부하를 줄이는 데 도움이 됩니다.

입사각(AOI)은 빛이 필터 표면에 입사하는 각도입니다. AOI가 증가하면 간섭 필터에서 스펙트럼 이동이 발생할 수 있으며, 일반적으로 투과 또는 전이 파장이 더 짧은 파장 쪽으로 이동합니다.

이 필터를 확인하는 데 도움이 필요하십니까?

기존 부품을 교체하거나 새 시스템을 구축하는 경우 다음 정보를 보내 주십시오.
- 기존 부품 번호 또는 목표 사양
- 필요한 크기 및 수량
- 응용 분야 또는 시스템 목표

제품의 적합성을 확인하거나 재고품 또는 맞춤형 대안을 제안해 드립니다.
