SP1165 단파장 통과 필터 - 높은 투과율 595-1150nm

SP1165 단파장 통과 필터(T>90%@595-1150nm,OD4@1200-1800nm)

SO3030393

차단 파장

차단 시작=1165nm

투과 // 차단

T>90%@595-1150nm // OD4@1200-1800nm

치수

SO3030393-d12.5u

재고 있음

$45.00

예. 기재된 필터는 일반적으로 재고가 있지만, 최종 공급 가능 여부는 크기와 수량에 따라 달라질 수 있습니다.

대부분의 필터는 중간 크기의 코팅된 기판 상태로 보관됩니다
일반적으로 배송 전에 최종 크기로 다이싱됩니다
긴급 주문, 맞춤형 크기 또는 대량 주문의 경우 준비 시간이 달라질 수 있습니다

코팅된 소재의 재고 상황에 따라 일반적으로 광학 필터를 맞춤형 외형 치수로 절단할 수 있습니다.

맞춤형 크기

일반적인 맞춤형 크기 범위: 3 × 3mm~60 × 60mm
맞춤형 크기 변경은 외형 치수에만 적용됩니다
두께는 일반적으로 원래 필터 사양을 따릅니다
최종 제작 가능 여부는 코팅된 소재의 크기와 절단 요구 사항에 따라 달라집니다

장착

표준 마운트 옵션은 다음과 같습니다.
dia12.5mm(마운트형) - OD = dia12.5mm,두께=3.5mm,나사산 없음
dia25mm(마운트형) - OD = dia25mm,두께=3.5mm,나사산 없음
마운트형 옵션에는 나사산이 없는 마운트 또는 나사산이 있는 마운트가 포함될 수 있습니다
수량 및 기계적 요구 사항에 따라 맞춤형 마운팅이 가능할 수 있습니다

참고

주문 전에 필요한 크기, 수량, 마운트 유형 및 제품 링크를 보내 주십시오.

예. 엔지니어링 검토를 위해 투과 곡선 또는 관련 스펙트럼 데이터를 요청할 수 있습니다.

제품 페이지 링크를 복사하여 shop@syronoptics.com 주소로 이메일을 보내 주시면 1영업일 이내에 답변을 받으실 수 있습니다.

지원되는 대부분의 지역으로 광학 제품을 배송합니다. 배송비와 배송 방법은 결제 전에 확정됩니다.

배송비

배송비는 일반적으로 소포당 5–40 USD입니다.
USD 300를 초과하는 주문에는 무료 배송이 적용됩니다
최종 비용은 배송지, 포장 크기, 주문 금액 및 배송 방법에 따라 달라집니다
배송비는 결제 과정에서 표시되거나 결제 전에 확인됩니다.

배송 가능 지역

일반적으로 유럽, 북미, 아시아, 중동 및 오세아니아 지역으로 배송합니다
물류 또는 통관 상황에 따라 일부 국가에서는 이용할 수 없을 수 있습니다

납기

대부분의 재고 제품은 배송 전 준비에 1–5영업일이 소요됩니다
발송 후 배송 기간은 목적지와 배송 방법에 따라 달라집니다
배송 추적 정보는 제공 가능한 시점에 안내해 드립니다

참고

결제 시 배송지를 선택할 수 없는 경우 주문 전에 문의해 주십시오.

구매 절차에 따라 온라인으로 주문하거나 견적을 요청하거나 은행 송금을 이용할 수 있습니다.

주문 전에 견적을 요청할 수 있나요?

예, 결제 전에 공식 견적서를 받으실 수 있습니다
기업 구매, 대량 주문, 맞춤형 크기 또는 특별 배송 요건에 권장
제품 링크, 수량, 도착 국가 및 가능한 경우 청구 정보를 보내 주십시오

사용 가능한 온라인 결제 수단은 무엇인가요?

신용카드
Apple Pay
Google Pay

은행 송금을 지원합니까?

예, 은행 송금이 가능합니다
가능한 지역에서는 현지 은행을 통한 다중 통화 결제를 지원합니다
현지 수취 계좌에는 미국, 영국, 독일, 싱가포르 및 홍콩 은행 계좌가 포함될 수 있습니다
중국 본토 내에서 중국 위안화로 결제하려면 현지 파트너에게 문의해 주십시오
중국 본토의 적격 거래에는 VAT fapiao가 지원될 수 있습니다

기업 구매 주문서를 지원합니까?

기업 구매 주문서는 확인 후 지원될 수 있습니다
소속 기관에서 PO 처리, 견적서 또는 청구서 대조가 필요한 경우 주문 전에 문의해 주십시오

NET 결제 조건을 이용할 수 있습니까? (수령 후 결제)

자격 요건을 충족하는 기관에는 NET 7 또는 NET 30 결제 조건이 제공될 수 있습니다
승인은 회사 유형, 주문 금액, 결제 이력 및 내부 검토에 따라 결정됩니다
NET 결제 조건이 필요한 경우 주문 전에 문의해 주십시오

수입 관세, 세금 및 통관 처리는 도착 국가와 배송 방법에 따라 달라집니다.

관세와 세금이 포함되어 있습니까?

DHL 또는 FedEx와 같은 특급 배송 서비스를 이용하는 경우 관세, 세금 및 통관 수수료는 일반적으로 구매자가 부담합니다
최종 수입 비용은 도착 국가, 신고 가격 및 현지 세관 규정에 따라 달라집니다
결제 전에 명확히 확인되지 않는 한 관세와 세금은 포함되지 않습니다

SyronOptics에서 수입 통관을 지원할 수 있습니까?

일부 지역에서는 수입 절차가 포함된 배송을 이용할 수 있습니다
지원 지역에는 미국, 캐나다, 영국, 유럽, 중국 본토, 홍콩, 싱가포르, 호주 및 뉴질랜드가 포함될 수 있습니다.
수입 절차 포함 배송의 경우 통관 및 현지 배송 준비를 지원합니다
이 옵션은 특급 배송보다 느릴 수 있습니다

참고

확실하지 않은 경우 해당 지역에서 수입 절차가 포함된 배송이 지원되는지 당사에 문의하여 확인하십시오.

이 SP1165 단파장 통과 필터는 단파장의 빛을 투과시키면서 장파장 적외선을 줄이도록 설계되었습니다. 광대역 조명 또는 특정 파장 중심의 신호 검출 구성을 사용하여 단파장 신호를 장파장 배경과 분리해야 하는 이미징, 센싱 및 광학 검사 시스템에 적합합니다. 장파장 간섭을 줄이고, 원치 않는 적외선으로부터 검출기를 보호하며, 단파장 측정에서 신호 선명도를 향상하는 데 도움이 됩니다.

주요 사양:

파장 / 주요 사양: 1165 nm 차단 파장
대역폭 / 천이 사양: 천이 특성은 사양표를 참조하십시오
투과 / 차단: T >90%; OD4 차단 시작점 1200-1800 nm
형식 / 맞춤 옵션: Dia 12.5mm에서 dia 25mm까지(마운트형/비마운트형), 60x60mm(비마운트형) 제공; 요청 시 맞춤 크기 및 마운팅 옵션 제공

SP1165 단파장 통과 필터(T>90%@595-1150nm,OD4@1200-1800nm) 제품 사양
부품 번호
PN	SO3030393
사양
차단 파장	1165nm
차단 영역	OD4
필터링 메커니즘	반사형
작동 조건
입사각(AOI)	0 ± 5°
작동 온도	'-40 to 90 °C
소재 및 코팅
기판	D263t
코팅 방식	E-Beam
필터 구조	일체형
기계 사양
치수 공차	'-0.2mm / +0mm

SP1165 Shortpass Filter - Protection from SWIR Lasers (Laser Safety/Machine Vision)

SP1165 단파장 통과 필터 - SWIR 레이저 차단 보호(레이저 안전/머신 비전)

SWIR 레이저 차단(레이저 안전/머신 비전)

이것이 주된 용도일 가능성이 높습니다. 차단 범위(1200-1800nm)는 일반적인 "통신용" 및 "아이 세이프" 레이저 파장을 완전히 포함합니다.

1310 nm(O 대역 통신)
1550 nm(C 대역 통신, LiDAR, 거리 측정기)
응용 분야: 머신 비전 카메라로 광섬유 부품이나 레이저 용접 공정을 검사할 때, 이 필터를 사용하면 카메라가 가시광/NIR 광으로 조명된 부품을 볼 수 있는 동시에 고출력 1310/1550nm 레이저에서 발생하는 눈부신 빛을 완전히 차단할 수 있습니다.

권장 광원

850nm 또는 940nm NIR LED: 이 파장들은 필터의 높은 투과 대역(>90%)에 정확히 포함되며 표준 실리콘 센서의 피크 감도와도 일치합니다. 따라서 밝고 대비가 높은 검사 영상을 얻을 수 있으며, 차단되는 SWIR(1310/1550nm) 레이저 노이즈와 완전히 구분됩니다.
630nm 또는 660nm 적색 LED: 통과대역(595nm에서 시작) 안쪽에 충분히 위치하므로 카메라에 높은 투과 효율을 제공하면서 수동 정렬이나 작업자 확인에 유용한 가시광 조명을 제공합니다.

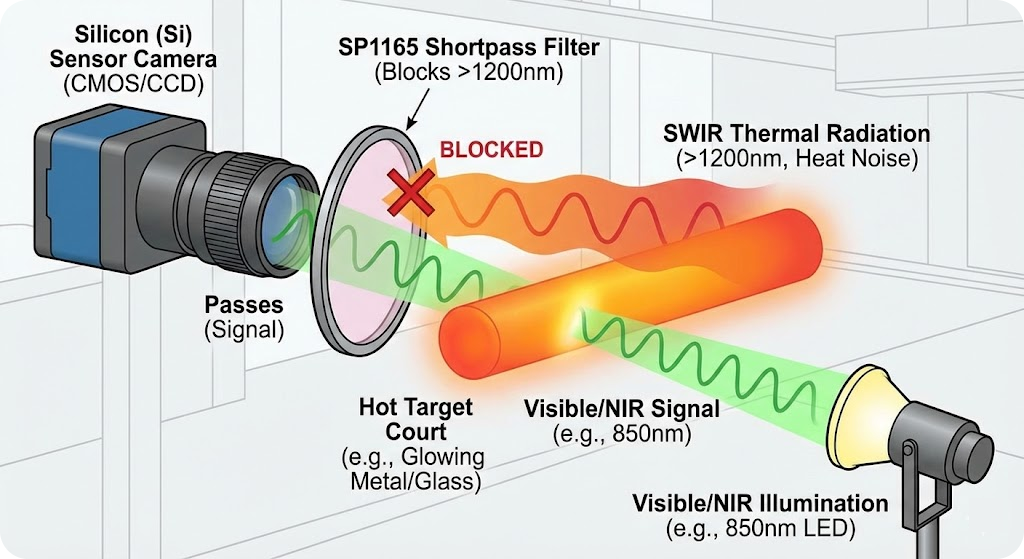

SP1165 Shortpass Filter - Optimizing Silicon Sensors (CMOS/CCD)

SP1165 단파장 통과 필터 - 실리콘 센서 최적화(CMOS/CCD)

실리콘 센서(CMOS/CCD) 최적화

일반적인 실리콘 센서는 1000nm 이후 감도가 빠르게 감소하고 투명해지거나 노이즈가 증가합니다. 그러나 강한 SWIR 복사(열 또는 주변 IR)는 여전히 이미지에 열 노이즈나 "고스트 현상"을 유발할 수 있습니다.

용도: 유리 또는 금속 제조와 같은 고온 환경에서의 고정밀 검사에 사용됩니다. NIR 광으로 제품을 이미징하면서 대비를 저하시킬 수 있는 더 긴 파장의 열복사(1200nm+)를 차단합니다.

권장 광원

850nm 또는 940nm 고출력 LED: 신호 대 열 비율을 극대화합니다. 이 단색 광원은 실리콘 센서의 감도가 가장 높고 필터의 투과율도 가장 높은 파장 영역(>90% 투과)에서 정확히 빛을 방출합니다. 특히 SWIR 대역에서 불필요한 에너지를 방출하지 않으므로, 강한 능동 신호로 고온 물체의 열 배경 복사를 압도하여 열 잡음을 추가하지 않고도 고대비 이미지를 얻을 수 있습니다.

유사한 밴드패스 필터

제품 FAQ

이 필터를 확인하는 데 도움이 필요하십니까?

기존 부품을 교체하거나 새 시스템을 구축하는 경우 다음 정보를 보내 주십시오.
- 기존 부품 번호 또는 목표 사양
- 필요한 크기 및 수량
- 응용 분야 또는 시스템 목표

제품의 적합성을 확인하거나 재고품 또는 맞춤형 대안을 제안해 드립니다.
