| Specifications | |
|---|---|
Part Number |
|

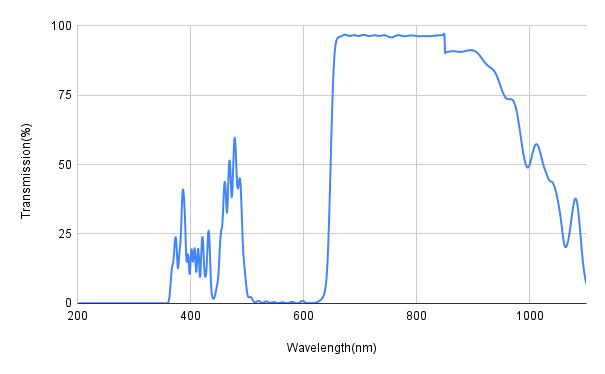

Curve |
|
투과율 > 90%@660-900nm + 반사율 > 99%@510-630nm, 장파장 다이크로익 미러(LPDM645)
SO3060452
Stock Availability
Custom Size & Mounting
Request Raw Data
Shipment & Delivery
Payment & Quotation
Import, Duties & Customs
이 LPDM645 장파장 다이크로익 미러는 510~630nm의 녹색, 노란색, 주황색 가시광선을 반사하는 동시에 660~900nm의 심홍색 및 근적외선 파장을 투과하도록 설계되었습니다.
녹색(532nm) 또는 노란색(561nm) 여기 광원을 사용하는 형광 이미징, 분광학 및 레이저 빔 결합 응용 분야에 적합합니다. 파장에 따라 빔을 분리하여 짧은 파장 조명을 효과적으로 반사하는 동시에 목표 적색 및 NIR 방출 신호가 높은 효율로 검출기에 전달되도록 돕습니다.
주요 사양:
- 파장/주요 사양: 510–630nm 반사; 660–900nm 투과
- 대역폭/전환 사양: 630nm와 660nm 사이의 장파장 다이크로익 전환
- 투과율/차단: T >90% (660–900nm); R >99% (510–630nm)
- 형식/맞춤 옵션: 장착형(직경 12.5–25mm) 및 비장착형(25x36mm ~ 35x52mm) 형식으로 제공
유사 대역 통과 필터
제품 FAQ
다이크로익 미러는 무엇을 하나요?
다이크로익 미러는 파장에 따라 빛을 분리합니다. 이 미러는 한 파장 범위를 반사하는 동시에 다른 파장 범위를 투과하도록 설계되었습니다.
예를 들어, 다이크로익 미러는 레이저 파장을 반사하는 동시에 가시광선 정렬 빔, 형광 신호 또는 다른 레이저 파장을 투과할 수 있습니다. 정확한 기능은 반사 대역, 투과 대역 및 입사각에 따라 달라집니다.
입사각은 얼마로 해야 하나요?
대부분의 다이크로익 미러는 별도의 명시가 없는 한 특정 입사각, 일반적으로 45°에 맞춰 설계됩니다.
이 이색성 미러는 레이저 빔을 결합하거나 분리하는 데 사용할 수 있습니까?
네. 이색성 미러는 파장이 충분히 다르고 반사/투과 대역이 시스템 요구 사항과 일치할 경우 레이저 빔 결합 및 빔 분리에 일반적으로 사용됩니다.
예를 들어, 한 파장은 45°로 반사되고 다른 파장은 미러를 통과할 수 있습니다. 주문하기 전에 레이저 파장, AOI, 빔 크기 및 필요한 반사/투과 성능을 확인하십시오.
이 제품이 귀하의 설정에 맞는지 확실하지 않으신가요?
기존 부품을 교체하거나 새 시스템을 구축하는 경우 다음을 보내주십시오.
- 원래 부품 번호 또는 목표 사양
- 필요한 크기 및 수량
- 애플리케이션 또는 시스템 목표
저희는 제품 적합성을 확인하거나 재고/맞춤형 대안을 제안하는 데 도움을 드릴 것입니다.
