| Specifications | |
|---|---|
Design Wavelength |
|
Retardance |
|
Part Number |
|
1000-1100nm, 1/4λ, dia12.7mm, 무색 파장판(QWPZ 1000-1100)
SO4010108
Stock Availability
Request Raw Data
Shipment & Delivery
Payment & Quotation
Import, Duties & Customs
이 1000~1100nm 다중 차수 1/4 파장판은 1000~1100nm 설계 파장 범위에 걸쳐 1/4 파장 지연을 유도하도록 설계되었습니다.
Nd:YAG, Yb-도핑 파이버 또는 조정 가능한 근적외선 레이저 소스를 사용하는 레이저 시스템, 광학 측정 및 편광 감지 설정에 적합합니다. 이는 편광 상태를 제어하고 편광 감지 측정 및 레이저 정렬을 지원하는 데 도움이 됩니다.
주요 사양:
- 파장/주요 사양: 1000–1100nm 설계 파장 범위
- 대역폭/전환 사양: 설계 파장 범위에서 1/4 파장(1/4λ) 지연
- 투과/차단: 코팅 및 투과 세부 정보는 사양 표 참조
- 형식/사용자 지정 옵션: 직경 12.7mm(비장착 또는 장착); 요청 시 사용자 지정 형식 사용 가능
유사 1/4λ 위상 지연판 @ 1000-1100nm
제품 FAQ
반파장판과 사분파장판의 차이는 무엇입니까?
하프파장판:
- 선형 편광 회전
- 편광자와 함께 레이저 출력 제어에 흔히 사용됨
- 편광 방향 조절에 사용됨
쿼터파장판:

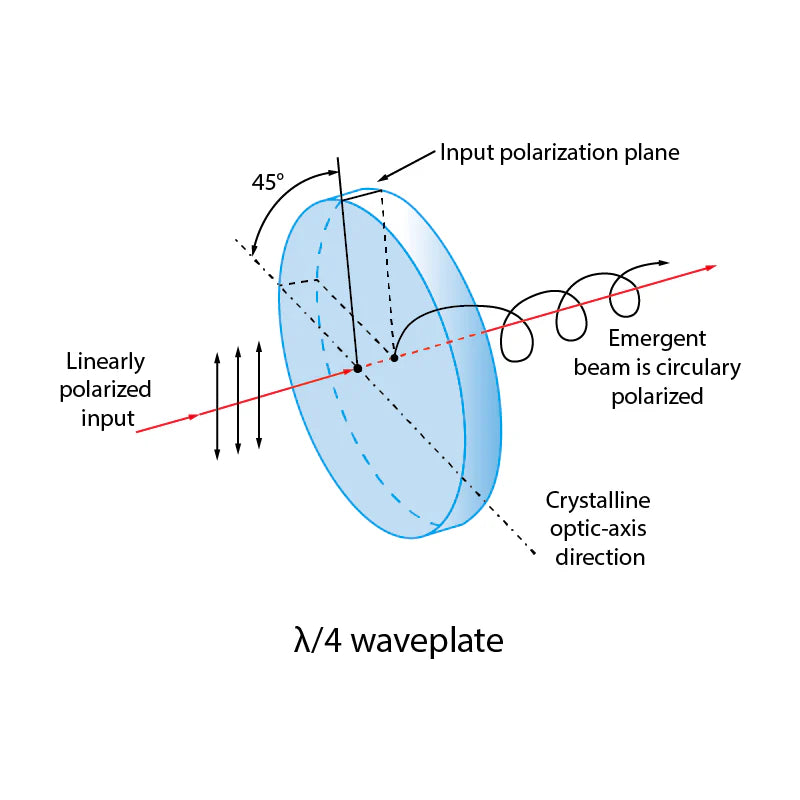

- 선형 편광을 원형 또는 타원형 편광으로 변환
- 원형 편광을 다시 선형으로 변환할 수도 있음
- 편광 제어, 이미징, 간섭계 및 레이저 시스템에 사용됨
웨이브플레이트는 레이저 파장과 일치해야 하나요?
네. 파장판은 지연량이 파장에 따라 달라지므로 파장별로 다릅니다.
영차 대 다중차
영차:
- 더 우수한 지연 안정성
- 파장 변화, 온도 및 각도에 덜 민감함
- 정밀 레이저 및 측정 시스템에 선호됨
다중차:
- 일반적으로 저렴한 비용
- 파장, 온도 및 각도에 더 민감함
- 덜 까다로운 설정에 적합함
예시:
- 영차: λ/2 = 180°
- 다차: 10λ + λ/2 = 3780°
동일한 효과, 더 많은 위상 주기
접착 웨이브플레이트란 무엇인가요?
접합형 위상 지연판은 접착제나 에폭시를 사용하여 두 개의 광학 플레이트를 하나의 어셈블리로 접합합니다. 이를 통해 부품을 다루기 쉽고 두 플레이트를 서로 고정시킬 수 있습니다.
접합 구조는 많은 소형 위상 지연판 어셈블리에서 흔히 사용되지만, 접착층이 제한 요소가 될 수 있으므로 고출력 레이저 시스템에는 이상적이지 않을 수 있습니다. 고출력 사용의 경우, 광학 접촉식 또는 공기 간격 설계가 종종 고려됩니다.
비색 파장판이란 무엇인가요?
색지움 위상 지연판은 일반적으로 두 개 이상의 복굴절 판으로 만들어지며, 다른 재료를 사용하는 경우가 많습니다.
이는 더 넓은 파장 범위에서 지연을 더 안정적으로 유지하기 위함입니다.
영차 위상 지연판이란 무엇인가요?
영차 위상지연판은 추가적인 전체 파장 위상 지연 차수 없이 λ/2 또는 λ/4와 같이 필요한 위상 지연만 최종 위상 지연이 되도록 설계됩니다.
영차 위상지연판은 일반적으로 광축이 교차하는 두 개의 복굴절 판을 결합하여 만듭니다. 최종 위상 지연은 두 판의 차이입니다.
두 판은 다음과 같은 방법으로 조립할 수 있습니다.
- 접착된 영차 위상지연판: 광학 접착제로 접합된 두 개의 판; 작고 기계적으로 안정적이지만 고출력 레이저 사용에는 덜 적합합니다.
- 광학적으로 접촉된 영차 위상지연판: 접착제 없이 결합된 두 개의 판; 접착제를 피해야 할 때 더 좋습니다.
- 공기층 영차 위상지연판: 작은 공기층으로 분리된 두 개의 판; 고출력 레이저 시스템에 더 많이 사용됩니다.
진정한 0차 파장판이란 무엇인가요?
진정한 0차 파장판은 단일의 매우 얇은 복굴절 판을 사용하여 필요한 λ/2 또는 λ/4 지연을 제공합니다.
이는 추가적인 전파장 지연 차수에 의존하지 않으므로 매우 안정적인 지연 성능을 제공합니다. 그러나 결정성 진정한 0차 판은 일반적으로 얇고 깨지기 쉬우므로 조심스럽게 다루거나 보호 마운팅이 필요합니다.
0차 지연판 대 실제 0차 지연판
0차 파장판은 일반적으로 두 개의 판으로 구성됩니다. 진정한 0차 파장판은 단일 판으로 구성됩니다.
실제적인 차이점:
진정한 0차 파장판은 매우 안정적인 위상 지연을 제공할 수 있지만, 더 얇고 깨지기 쉽습니다. 복합 0차 파장판은 일반적으로 더 강하고 다루기 쉽습니다.
에어갭 위상지연판이란 무엇인가요?
공극 파장판은 두 개의 판이 기계적으로 함께 고정되어 있고 그 사이에 작은 공극이 있는 파장판입니다.
광학 플레이트 사이에 접착층이 없기 때문에 공극 파장판은 고출력 레이저 시스템 또는 접착제를 피해야 하는 응용 분야에 선호됩니다.
광학적으로 접촉된 위상 지연판이란 무엇인가요?
광학 접촉 파장판은 접착제 없이 직접적인 광학 접촉으로 접합된 두 개의 판으로 이루어진 파장판입니다.
표면은 매우 평평하고 깨끗하게 연마되어 판이 표면 접촉을 통해 결합될 수 있습니다. 이는 광학 경로에 시멘트가 들어가는 것을 방지하고 작고 안정적인 어셈블리를 제공합니다.
도파판의 크기를 바꿀 수 있나요?
일반적으로는 안 됩니다. 완성된 파장판은 일반적으로 원래 크기와 마운트에 맞춰 사용해야 합니다.
많은 파장판은 얇거나 복합적인 광학 플레이트로 만들어집니다. 제조 후 크기를 조정하면 플레이트가 손상되거나 정렬이 틀어지거나 광학 성능에 영향을 미칠 수 있습니다.
파장판이 기존 광학 시스템보다 작은 경우, 기계식 어댑터를 사용하는 것이 좋습니다. 예를 들어, SM05 마운트 파장판은 SM05-to-SM1 어댑터를 사용하여 SM1 시스템에 맞게 조정할 수 있습니다.
필요한 파장판을 찾을 수 없으신가요?
필요한 파장, 위상 지연판 유형 및 선호하는 크기를 알려주시면, 해당 파장을 커버하는 아크로마틱 위상 지연판을 포함하여 가장 가까운 재고 옵션을 확인하고 현재 크기 재고 여부를 알려드릴 수 있습니다.
