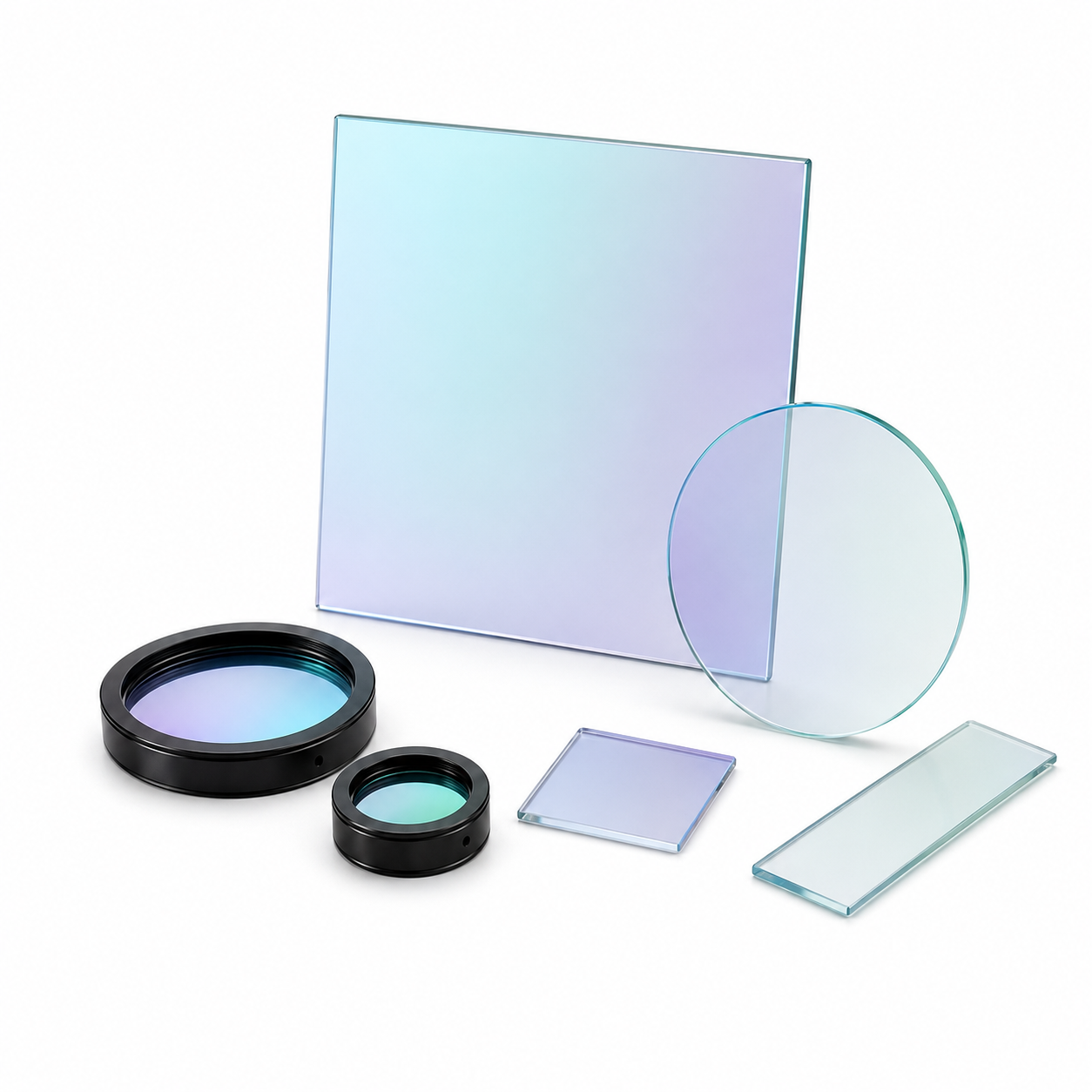

光学滤光片定制

我们能够为以下产品提供定制镀膜

  • 带通滤光片:中心波长193nm - 2500nm
  • 短波通滤光片:截止波长360-1600nm
  • 长波通滤光片:截止波长360-1600nm
  • 分色镜:R/T工作范围254-2500nm
  • 中性密度滤光片:反射式/吸收式

需要定制CWL、FWHM、尺寸或阻挡范围吗?

请告知您所需的带通滤波器规格,我们将为您评估合适的定制方案。

获取定制过滤器报价

光学滤光片制造能力

设计

镀膜设计会根据波长、带宽、透射率、截止范围、入射角、基材和数量要求进行审查。

底物制备

光学玻璃、熔融石英、硅或其他基板均可制备成所需的尺寸、厚度和表面质量。

  • 硼硅玻璃
  • 紫外熔融石英 (UVFS)

光学镀膜

沉积介电薄膜涂层是为了实现所需的通带、边缘波长、反射带、阻挡范围或光密度。

  • 电子束
  • 离子辅助电子束

切块与定制切割

经过光谱验证后,涂层基板会被切割或切成圆形、方形、矩形或定制尺寸的滤光片,以供最终使用。

  • 切块(最小3x3毫米)
  • 切圆(最小直径5毫米)

光谱检测

镀膜滤光片在镀膜后进行测量。我们将对全光谱进行抽样测试,并对透射区域进行100%测试。

  • Cary5000:190-3300纳米
  • 角度测试模块

检验与装配

成品滤光片会进行尺寸、表面状况和安装要求方面的检查。滤光片可以不带安装座提供,也可以组装到螺纹安装座、滤光片立方体或其他机械形式中。

  • 标准公制/英制安装
  • 定制3D打印/CNC外壳

带通滤波器项目

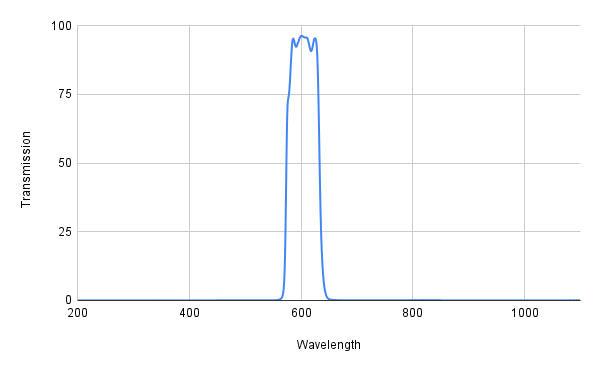

Graph showing transmission versus wavelength with a peak at around 600 nm.

BP605-60 带通滤光片

  • 中心波长 605nm
  • 半高宽 60nm
  • OD4 @ 200-1200nm

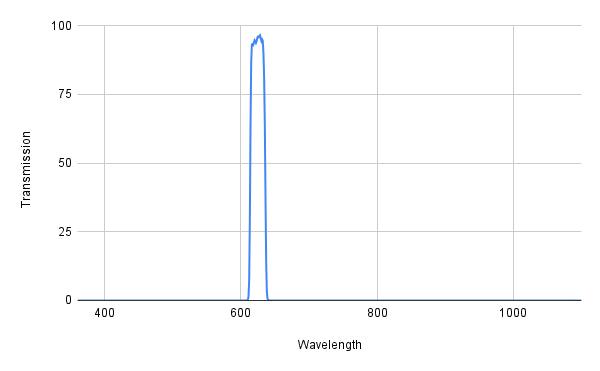

BP625-20 带通滤光片

  • 中心波长 625nm
  • 半高宽 20nm
  • OD6 @ 200-1100nm

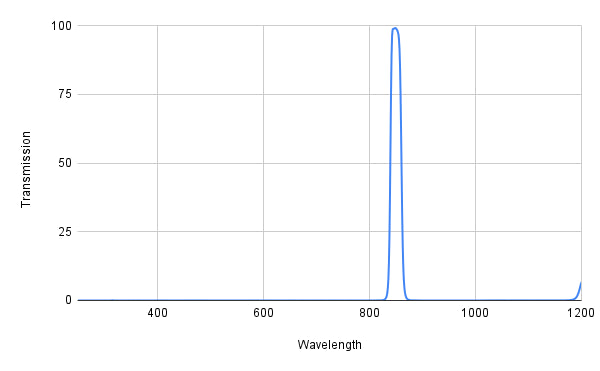

BP850-20 带通滤波器

  • 中心波长 850nm
  • 半高宽 20nm
  • 截止深度 5,范围 200-1100nm

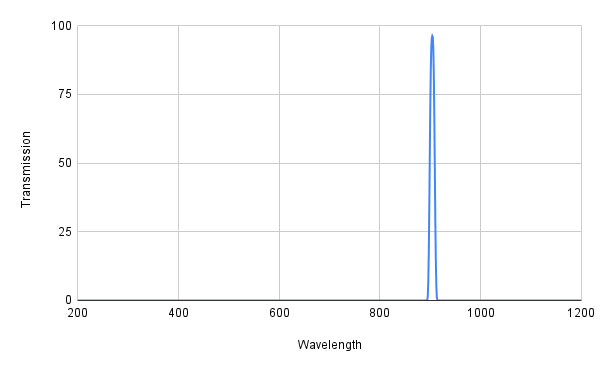

Graph showing transmission versus wavelength with a peak at around 1000 nm.

BP905-10 带通滤光片

  • 中心波长905纳米
  • 半峰全宽10纳米
  • 光密度值4,范围200-1200纳米

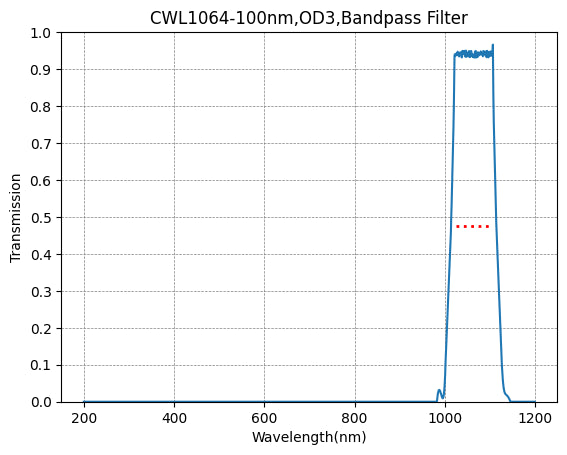

Transmission spectrum graph of a bandpass filter with peak at 1064 nm and transmission around 0.9 at this wavelength.

BP1064-100 带通滤光片

  • 中心波长1064纳米
  • 半高宽100纳米
  • 光密度值OD4 @ 200-1200纳米

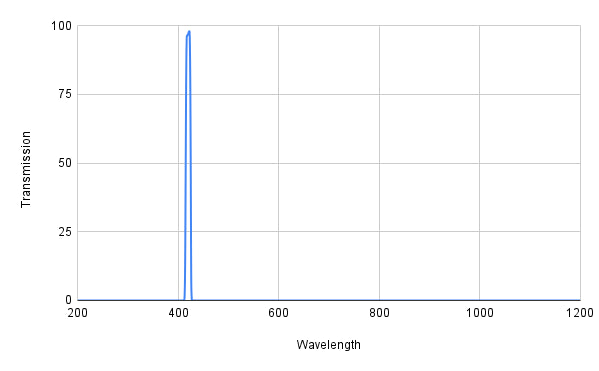

Spectral transmission graph with a peak at around 400 nm on a white background

BP420-10 带通滤光片

  • 中心波长420纳米
  • 半高宽10纳米
  • OD6 @ 200-1100纳米

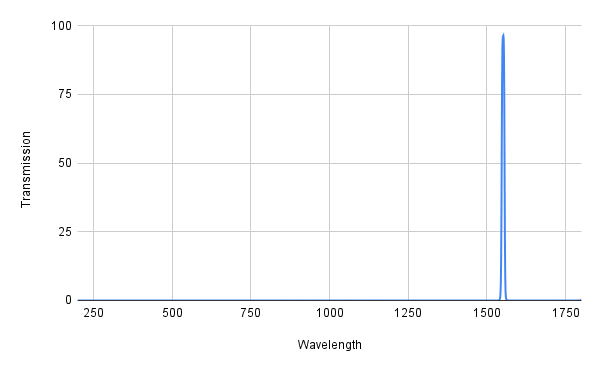

Graph showing transmission versus wavelength with a peak at around 1500 nm.

BP1550-10 带通滤波器

  • 中心波长1550纳米
  • 半高宽10纳米
  • 光密度4 @ 200-1750纳米

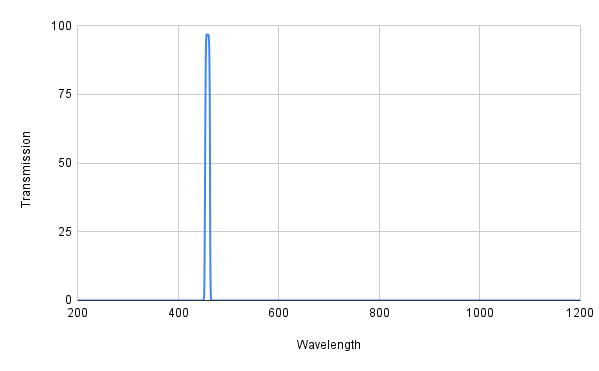

Spectral transmission graph with a peak at around 400 nm on a white background

BP460-10 带通滤光片

  • 中心波长460纳米
  • 半峰全宽10纳米
  • 200-1200纳米OD4

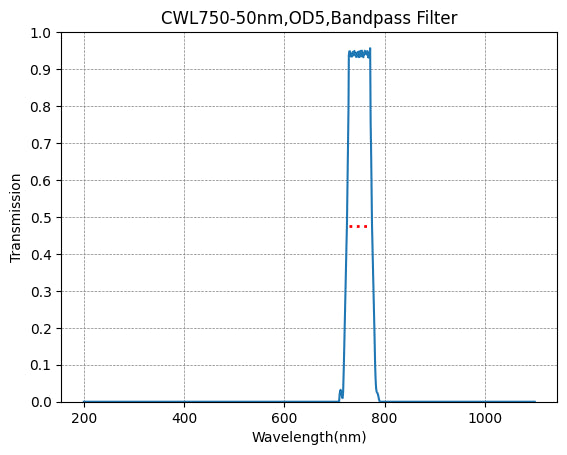

A graph showing the transmission levels across different wavelengths for a bandpass filter with a central wavelength (CWL) of 750nm and a bandwidth of 50nm.

BP750-50 带通滤波器

  • 中心波长750纳米
  • 半峰全宽50纳米
  • 200-1100纳米处光密度为5

BP254-10 带通滤光片

  • 中心波长254nm
  • 半峰宽10nm
  • OD4 @ 200-1200nm

长通/短通滤光片项目

SP505短波通滤光片

  • 截止波长 505nm
  • 光密度 OD3 @ 520-1000nm

LP600 长波通滤光片

  • 截止波长 600nm
  • 光密度 OD3 @ 200-580nm

LP830 长波通滤光片

  • 截止波长830纳米
  • 光密度OD4 @ 200-815纳米

SP650 短波通滤光片

  • 截止波长 650nm
  • 665-1100nm 处光密度 5

定制项目的审批流程

试用库存滤镜

有800多种滤镜库存可供测试。强烈建议您试用我们的库存滤镜,然后根据测试结果进行调整。

与我们讨论

在您用现有产品测试后,请告知我们结果和您想要达成的目标。

我们将帮助您调整涂层设计,使其在价格和质量之间达到良好平衡。

批量生产

定制镀膜项目通常需要4-6周才能完成。

镀膜完成后,我们会在发货前与您分享透过率曲线以供确认。

定制光学滤光片常见问题解答

你们可以定制光学滤光片尺寸吗?

是的。可根据基底、镀膜区域和所需的最终尺寸,提供圆形、方形、矩形及其他异形定制光学滤光片。

能否匹配现有的过滤器规格?

是的。您可以发送现有的数据表、图纸、透射曲线或零件号。我们将评估是否可以制造出相似或近似的光学性能。

我可以在开始定制项目之前测试一个库存筛选器吗?

如果合适,是的。如果现有或近似匹配滤光片能够帮助验证光学方向,我们可能会建议在进行定制镀膜项目之前先对其进行测试。

你们能提供带支架的光学滤光片吗?

是的。滤光片可以单独提供,也可以根据要求装配到螺纹安装座、无螺纹固定环安装座、滤光片立方体、滤光片轮或其他机械形式中。

您能提供光谱测试数据吗?

是的。可根据滤光片类型和所需的测量范围提供透射、阻挡、边缘位置或反射数据。

定制光学滤光片的典型交货时间是多久?

大多数定制光学滤光片项目大约需要 4-8 周,具体取决于镀膜复杂性、基底制备、尺寸、数量、检测要求和组装需求。

定制光学滤光片的最小起订量是多少?

最小起订量取决于滤光片类型、镀膜设计、基底尺寸和最终尺寸。对于许多定制镀膜项目,小批量生产是可行的,但原型件和重复订单的经济效益应逐案审查。

我应该提交什么信息进行审核?

请提供滤光片类型、目标波长、带宽或截止波长、截止范围、透射率要求、入射角、尺寸、厚度、数量,以及所有可用的图纸、曲线、数据表或系统信息。
