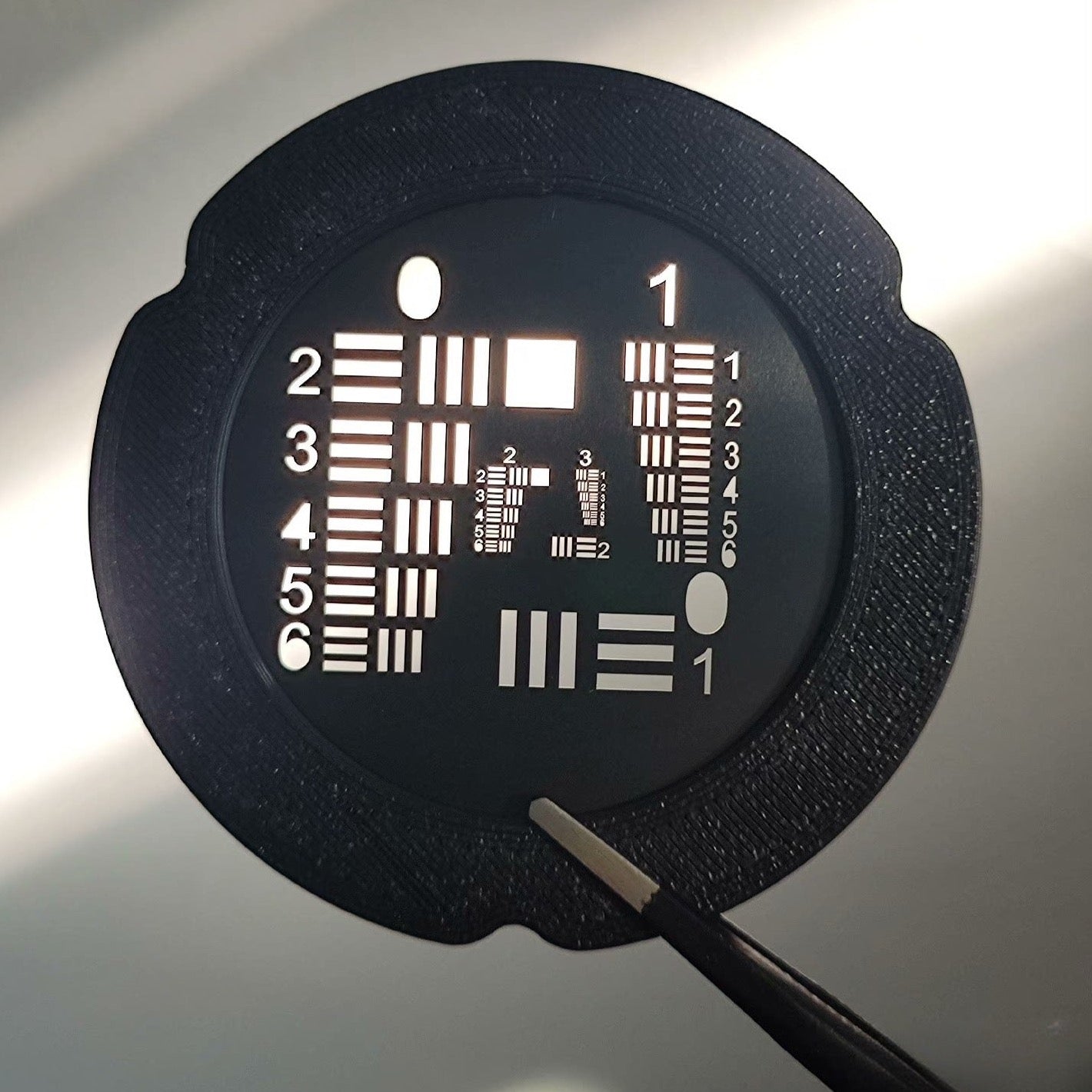

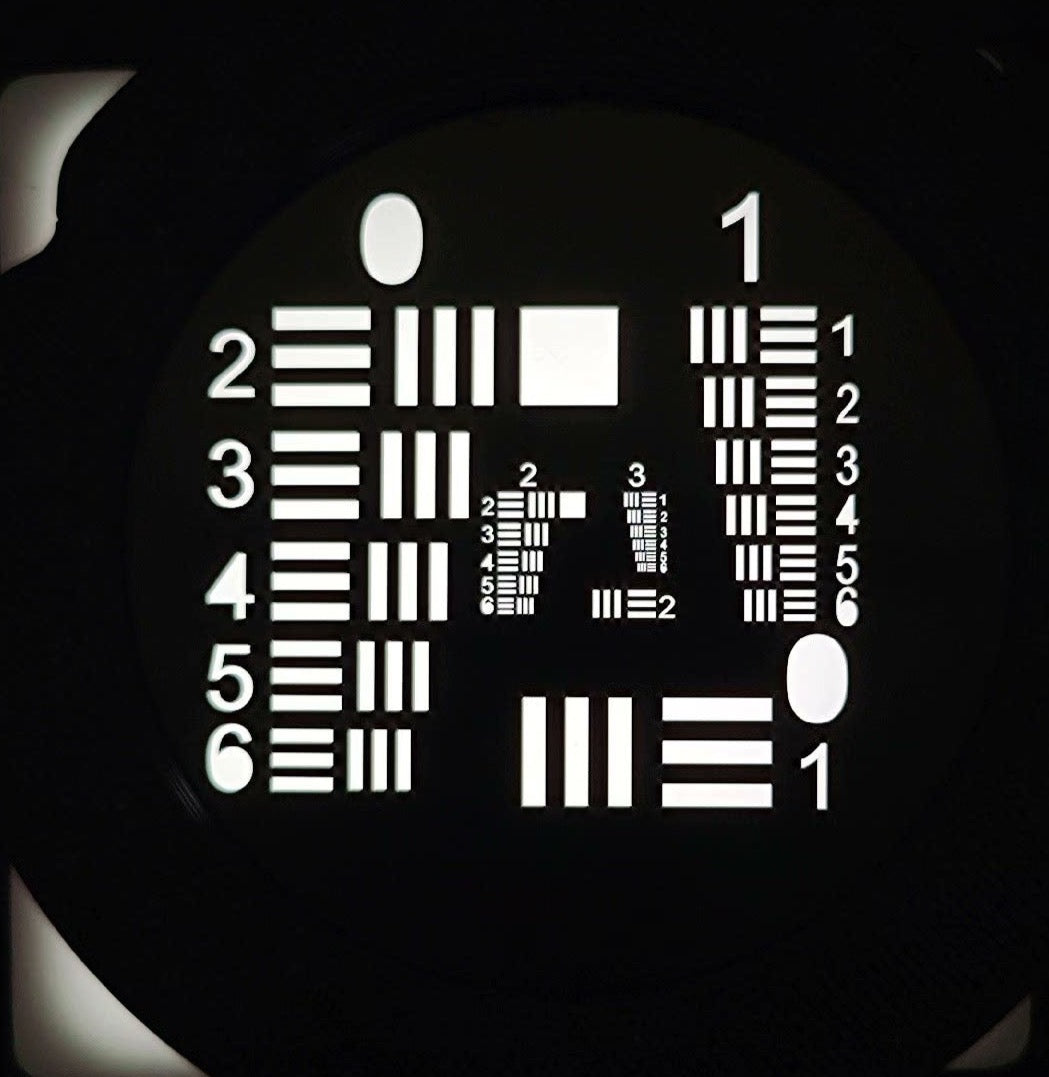

Klarer optischer Pfad USAF-Ziel (Hohlmuster)

Klarer optischer Pfad USAF-Ziel (Hohlmuster)

Normaler Preis $288.00 USD
Normaler Preis Verkaufspreis $288.00 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet
Auflösung
Größe
Produktnummer
  • Bestimmen Sie die Auflösung für Röntgen-, UV-, Wärme- und Ferninfrarot-Bildgebungssysteme
  • Einfache Montage
  • Ideal für Transmissionsanwendungen

Hinweis: Der Musterbereich auf dem Ziel ist hohl. Licht kann ohne Abschwächung durch das Loch gelangen.

Für andere Muster und Größen kontaktieren Sie uns bitte zur individuellen Anpassung.

Vollständige Details anzeigen
  • So lesen Sie ein USAF-Auflösungsdiagramm

    • Elementnummer: Diese identifiziert das spezifische Linienmuster innerhalb einer Gruppe.
    • Gruppennummer: Diese identifiziert die Gruppe, zu der das Element gehört.

    Um eine Zielkarte der USAF von 1951 zu lesen, fotografieren Sie die Karte zunächst durch die zu testende Linse. Anschließend untersuchen Sie das Foto, um zu sehen, welches das kleinste Element ist, bei dem die einzelnen Linien noch erkennbar sind. Je höher die auflösbare Elementnummer, desto höher die Auflösungsleistung der Linse.

  • So lesen Sie ein USAF-Auflösungsdiagramm

    Die Tabelle zeigt die Anzahl der Linien pro Millimeter (lp/mm) für jedes Element innerhalb einer Gruppe.

    So können Sie damit die Auflösung Ihres Objektivs ermitteln:

    1. Machen Sie durch das zu testende Objektiv ein Foto der Zielkarte der USAF 1951. Stellen Sie sicher, dass das Bild scharf und richtig beleuchtet ist.
    2. Untersuchen Sie das Foto, um das kleinste Element zu finden, bei dem die einzelnen Linien noch erkennbar sind. Dies ist das Element, das der Auflösungsleistung Ihres Objektivs entspricht.
    3. Suchen Sie in der Tabelle nach der Gruppennummer und Elementnummer des kleinsten aufgelösten Elements. Der entsprechende Wert in der Tabelle ist die Anzahl der Linien pro Millimeter (lpm), die Ihr Objektiv auflösen kann.

    Wenn beispielsweise das kleinste auflösbare Element das Element Nummer 3 in Gruppe 4 ist, zeigt die Tabelle, dass Ihr Objektiv 11,31 Linien pro Millimeter auflösen kann.
